Параметрические преобразователи

Входом является некая величина X, а на выходе электрический сигнал Y.

(*)

x => ΔF => Δх => ΔR

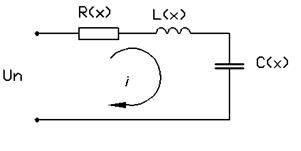

Преобразование физической величины Х в электрический сигнал. Для визуализации параметров R, L, C, M к ним надо подвести генератор электрической мощности

(*) К таким цепям применимы законы расчета электроцепей.

1.1 Метод сопротивления.

В этом методе используется зависимость электрического сопротивления резисторов от различных неэлектрических величин.

Например, изменение омического сопротивления проволочного реостата при перемещении скользящего контакта под действием механических сил.

-резистивные.

-потенциометр.

Тензометрический.

(тензорезистивные)

Тензометрические датчики удлинений и растяжений являются пассивными резистивными чувствительными элементами и служат для измерения удлинения или сжатия - величин, пропорциональных деформации вспомогательного элемента(пружины).
