Обратное включение перехода).

=

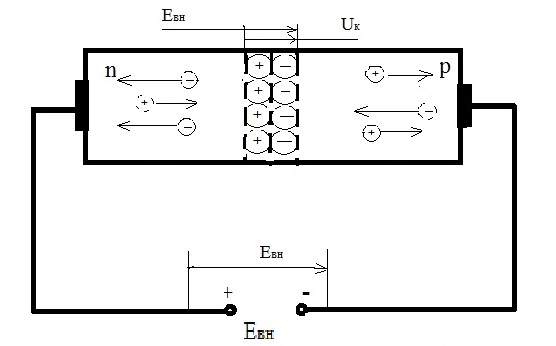

Если к p-n переходу подключить внешнее Евн напряжение, полярность которого совпадает с полярностью контактной разности Uк потенциалов, то такое включение называется обратным (n-область подключается к положительному полюсу Евн, а p-область к отрицательному полюсу Евн). При таком включении в p-n переходе появится дополнительное внешнее электрическое поле, увеличивающее его внутреннее поле. Суммарное поле Еε, действующее в переходе, будет определяться:

=

Это поле увеличит тормозящее действие на основные носители заряда и их движение уменьшится, а при некотором значении Евн совсем прекратится и ток диффузии станет равным нулю (Iдиф=0).

Под действием электрического поля Евн основные носители заряда будут оттягиваться от пограничных слоев p-n перехода, увеличивая дефицит свободных носителей в области перехода и расширяя переход (увеличение его толщины).

Для неосновных носителей заряда Евн является ускоряющим полем, поэтому оно будет поддерживать дрейфовый ток, переводя неосновные носители через расширенный p-n переход.

Процесс перевода (оттягивания, «отсоса») носителей заряда через p-n переход из областей, где они становятся основными носителями, под действием обратного напряжения на переходе, называется экстракцией.

При малых значениях обратного напряжения на переходе навстречу дрейфовому току протекает диффузионный ток (I0=Iдиф), который уменьшается по экспоненциальному закону:

Результирующий ток через p-n переход в этом случае будет называться обратным током и определяется:

Поскольку φт =26 мВ при Т=300 К, то уже при |Евн|>3φт током основных носителей можно пренебречь, и обратный ток будет определяться током I0, независящим от Евн. Поэтому I0 в этом случае называют обратным током насыщения или просто обратным током. (Он зависит от температуры и от концентрации носителей в собственном полупроводнике)

Эмпирическим путем установлено, что значение тока в зависимости от температуры может быть выражено:

,

Где Т – текущая температура,

Т0 - температура, при которой значения тока I0 известно.

Эта формула носит название формулы «удвоения». Эта формула имеет более высокую точность для полупроводников на основе германия и меньшую точность – для кремния.

Диаграмма энергетических зон p-n перехода при обратном смещении



При подаче обратного напряжения на p-n переход (Евн < 0), Uк и Евн суммируются, что ведет к расширению обедненной области.

Различие свойств при прямом и обратном напряжении определяет возможность его работы в качестве выпрямляющего элемента.
