Фундаменты

Выбор фундаментов каркасно-панельных зданий определяется действующими нагрузками, характером, несущей способностью и деформативностью грунтов. Сложность выбора конструкции фундаментов каркасно-панельных зданий объясняется необходимостью передавать на грунт большие сосредоточенные нагрузки. В зависимости от геологических условий площадки строительства фундаменты могут быть решены: свайными с монолитным ростверком на кустах свай и отдельно стоящими «стаканного» типа на естественных основаниях.

Серия включает два типа фундаментов – сборный и монолитный.

Конструкция сборного фундамента представляет собой подколонник, предназначенный для распределения вертикальной нагрузки от колонн, а также для фиксации колонн в плане и монолитной железобетонной плиты, размеры которой определяются расчетом.

Монолитный фундамент под отдельно стоящие опоры представляет собой ступенчатую конструкцию «блок-стакан».

Размеры фундаментов в плане приняты от 1,2х1,2 до 2,1х2,1м с градацией через 300мм. Требуемый размер определяется соответствующим расчетом; если он превышает ука­занные размеры сборного стакана, под последним устраивается монолитная железобетонная плита (рисунок 5).

Глубина стаканов принята 500мм – для колонн сечением 300х300мм и 650мм – для колонн сечением 400х400мм. Колонны устанавливают в «стакан» и замоноличивают бетоном класса, соответствующего классу бетона фундаментов (рисунок 6).

Рисунок 6 – Узел заделки колонны в фундаментный стакан

Классификация и основные параметры фундаментов установлены в соответствии с СТБ 1076-97 – «Конструкции бетонные и железобетонные фундаментов. Общие технические условия».

Конструкции фундаментов в зависимости от назначения и конструктивного решения подразделяются на следующие типы:

Ф – железобетонные из тяжелого бетона под колонны;

ФЛ – железобетонные из тяжелого бетона для устройства ленточных фундаментов;

ФБС (ФБП) – бетонные для устройства стен подвалов, технических подполий и фундаментов, сплошные (с открытыми вниз пустотами);

БФ – железобетонные из тяжелого бетона для опирания наружных и внутренних стен зданий промышленных и сельскохозяйственных предприятий.

Конструкции типа Ф и ФЛ изготавливаются без предварительного напряжения арматуры, а типа БФ как предварительно напряженными, так и без предварительного напряжения продольной арматуры. Конструкции типа ФБС (ФБП) изготавливаются неармированными.

Фундаменты типа 1Ф устанавливаются под колонны сечением 300х300мм; 2Ф – под колонны сечением 400х400мм.

Номенклатура фундаментов 1Ф и 2Фприведена в таблицах 1 и 2.

1 - монтажная петля

Рисунок 7 – Общий вид фундаментов

Таблица 1 – Номенклатура фундаментов 1Ф

Таблица 2 – Номенклатура фундаментов 2Ф

Сборные фундаменты изготавливаются из бетона С¹⁶/₂₀ и С²⁵/₃₀ с армированием сетками из арматурнойстали класса S240 и S300 (ГОСТ 5781-82).

Конструкции следует обозначать марками в соответствии с ГОСТ 23009.

Марка конструкции состоит из буквенно-цифровых групп, разделенных дефисами.

Маркировка фундаментов в рабочих чертежах включает:

– тип фундамента (1Ф – фундамент под колонну сечением 300×300 мм; 2Ф – то же, 400×400 мм);

– размер стороны подошвы и высоту фундамента в дециметрах;

– индекс, определяемый по графикам несущей

способности фундаментов.

Фундаментыпод стены-диафрагмы проектируются ленточными, монолитными.

Глубину заложения фундаментов при проектировании определяют на основе исходных требований, оговоренных в задании на выполнение проекта (район строительства, тип и состояние грунтов основания, этажность, конструкции и технология возведения здания), и принимают в соответствии с требованиями СНБ 5.01.01 – 99 (Основания и фундаменты зданий и сооружений).

Глубину заложения фундаментов под наружные стены следует принимать не менее глубины промерзания грунта, а под внутренние стены или опоры – не менее 0,5 м от уровня грунта. В зданиях с подвалом верх стакана фундамента должен находиться ниже уровня пола подвала не менее, чем на 0,15 м (рисунок 8).

Рисунок 8 – Заглубление фундамента относительно уровня чистого пола в зданиях с полом 1 этажа по грунту

Для опирания самонесущих цокольных панелей наружных стен в зданиях без подвалов применяются фундаментные балки. Фундаментные балки (рисунок 9, 10) устанавливаются на бетонные столбики, обрез которых находится ниже уровня чистого пола на 0,45 м; ширина бетонных столбиков принимается не менее максимальной ширины балки.

Маркировка фундаментных балок содержит тип балки (1БФ – при ширине 200 мм, 2БФ – то же, 300 мм, 3БФ – то же, 400 мм); длину балки в дециметрах; номер балки по несущей способности и класс напрягаемой арматуры.

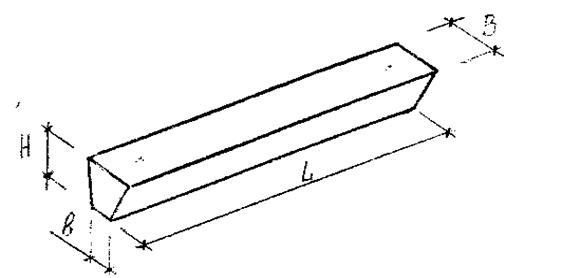

Рисунок 9 – Фундаментная балка 1БФ

Таблица 2 –Номенклатура фундаментных балок 1БФ

Рисунок 10 – Фундаментные балки 2БФ и 3БФ

Таблица 3 –Номенклатура фундаментных балок 2БФ и 3БФ

Боковое давление грунта на стены подвала передается на диск перекрытия и подготовку пола подвала. Техническое подполье высотой 2,0 м и подвалы высотой 3,0 м решаются с применением цокольных панелей ПСЦ по выпуску 1-1 серии 1.030.1-1.

Для подвалов с большими высотами для решения стен в конкретных проектах должны быть предусмотрены специальные решения. Конструктивное решение должно обеспечивать восприятие бокового давления грунта без передачи его на колонны.

При строительстве на слабых сжимаемых грунтах и в тех случаях, когда достижение естественного основания экономически или технически невыполнимо из-за большой глу­бины его заложения при значительных на­грузках, а также в других случаях при соот­ветствующих технических и экономических обоснованиях применяют свайные фундамен­ты.

Железобетонные сваи по форме различают на призматические и цилиндрические с острием и без острия. Железобетонные сваи длиной до 7 м называют короткими.

Рисунок 11 – Железобетонная призматическая свая

Таблица 4 –Номенклатура железобетонных призматических свай
