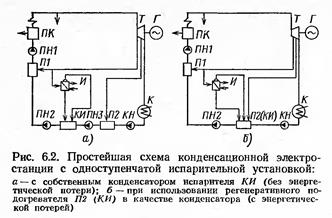

Анализ схем испарительных установок
70. Двухконтурные АЭС с водоохлаждаемыми реакторами

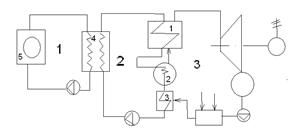

1-ядерные реактор, 2-парогенератор с системой сепарации пара, 3-паровая турбина, 4-сепаратор, 5-1-я ступень промперегрева пара отборным паром из цвд, 6-2-я ступень промперегрева свежим паром, 7-гцн, А-компенсатор давления (поддержание давления воды в 1 контуре). Учитывая, что в 2-х контурной установке используется корпусной реактор, то давление воды оказывает прямое влияние на толщину стенок реактора. Достоинства: радиоактивным является только 1 контур, который можно поместить в закрытую зону без доступа персонала (гермозона). Недостатки:1. громоздкий, тяжелый корпус реактора, 2. срок жизни реактора определяется сроком жизни корпуса (металл становится хрупким)(около 30 лет), 3. при перегрузке надо останавливать весь блок на 1-2 месяца, 4. после перегрузки топлива существенно возрастает запас реактивности.
