Объемно- переставная опалубка
Объемно-переставная опалубка (ОПО) фирмы ЗАО «Монолит» предназначена для возведения монолитных и сборно- монолитных сооружений различного назначения, включая многоэтажные жилые и гражданские здания, гаражи и другие объекты.
Применение ОПО фирмы «Монолит» позволяет в едином технологическом цикле бетонировать стены (кроме фасадных) и перекрытия.
Наружные стены фасадов зданий могут быть сборными, из различных штучных материалов, а также из монолитного железобетона и выполняются в отдельном технологическом цикле. ПРИ этом архитектурное решение может иметь неограниченные возможности.
СОСТАВ комплекта элементов ОПО (щиты различных размеров и набор необходимой оснастки) позволяет возводить здания со следующими конструктивными характеристиками:
• высота этажа, м – 2,8 – 3,6
• ширина помещений, м – 1,2 – 7,2
• глубина помещений, м – 3,0 – без ограничения
• толщина монолитных стен, мм – 160 – 300
• толщина монолитных перекрытий, mm – 140 – 250
Комплект ОПО включает следующие конструктивные элементы:
• Г-образную секцию, состоящую из вертикальных и горизонтальных щитов с элементами, обеспечивающими их геометрическую жесткость и возможность выполнять необходимую регулировку размеров (система стабилизации), а также катками для перемещения опалубки.
• Полусекцию, состоящую из соединенных с помощью унифицированных стыковочных узлов, Г-образных секций и торцевого щита. Г-образная секция является многовариантной разъемно-неразъемной монтажной единицей. ЕЕ перемещение на следующую захватку производится в собранном или разобранном виде.
• Секцию, образованную из двух противостоящих и соединенных между собой полусекций. ОНА образует планировочную ячейку, заключенную между двух поперечных и одной продольной монолитных стен. ПРИ необходимости увеличения шага поперечных стен к двум полусекциям добавляется горизонтальный щит- вставка.
В случае необходимости увеличения высоты этажа добавляется щит-вставка на вертикальный щит.
• Систему стабилизации, включающую совокупность стоек, подкосов, траверс и диагональных связей, а также устройства для регулировки положения щитов.
• Отсекатели – элементы опалубки для формирования торцов перекрытий по всему периметру стен.
• Проемообразователи – специальная опалубка для образования проемов (окон, дверей, ниш), устанавливается на вертикальных и горизонтальных элементах ОПО.
• Выкатные подмости – служат для выкатывания полусекций после распалубки готовых железобетонных конструкций.
• Навесные подмости – навешиваются на стены торцевых фасадов с помощью кронштейнов, закрепляемых через отверстия, образованные во время формования стены (образуются после демонтажа стяжных устройств).

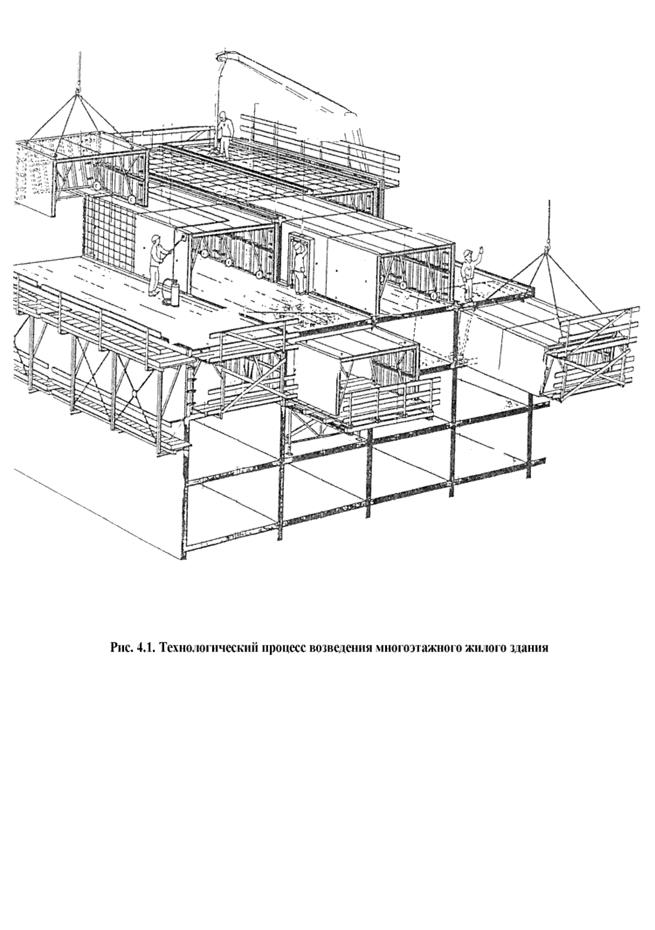

Технологический процесс возведения многоэтажного жилого здания изображен на рис. 4.1.
Все конструктивные элементы ОПО стальные в том числе и листы, образующие рабочую поверхность опалубки.
Ориентировочная масса комплекта ОПО для возведения одного здания составляет – 80 тн, а для широкой номенклатуры возводимых зданий – 200 тн.
Нормативная оборачиваемость комплекта ОПО до первого ремонта – 250 циклов, полная оборачиваемость 500 циклов с двумя промежуточными ремонтами.
Особенно эффективно можно использовать ОПО для строительства надземных и подземных гаражей, поскольку в длинных пролетах без поперечных стен опалубка в пределах этажа перемещается с одной захватки на следующую без применения башенного крана (см. рис. 4.2).
КРОМЕ комплекта ОПО ЗАО «Монолит» может предоставить следующее оборудование и услуги:
• Стационарный бетононасос;
• Автобетоносмесители (миксеры);
• Тепловые «пушки» для прогрева бетона;
• Комплект специализированного ручного инструмента;
• Термоматы, термозанавесы;
• Комплектацию (распорные конуса стен, фиксаторы арматуры, обеспечивающие защитный слой арматуры);
• Специальные вибраторы;
• Технологический процесс применения опо;
• Шефмонтаж;
• Обучение персонала (теоретический и практический курсы);
• Гарантийное и постгарантийное обслуживание;
• Технологический процесс бетонных работ;
• Поставка и применение пластификаторов бетона;
• Технологический процесс прогрева бетона (интенсификация набора прочности);
• Предпроектные работы (разработка архитектурно-планировочных решений, с привязкой техпроцесса с применением опо).
Поставщиком комплектов объемно-переставной опалубки (ОПО) является ЗАО «Монолит». Адрес: Россия, 107120, г. Москва, ул. Сергия Радонежского, д. 1/2, СТР. 1. Тел.: (+7-095) 270.71.84/270.71.85 Факс: (+7-095)270.71.86 E-mail: monolit@elkamail.ru Http//www: elkamail.ru/~monolit
