Описание экспериментальной установки и методика проведения экспериментов

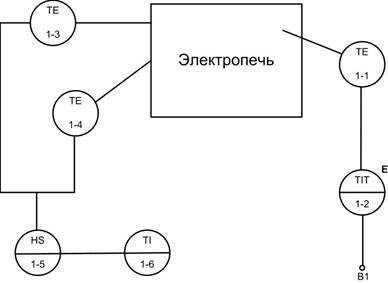

Принципиальная функциональная схема поверки термоэлектрических преобразователей приведена на рис. 7 (в обозначениях, принятых ГОСТ 21.404-85).

Рис. 7. Функциональная схема поверки

термоэлектрических преобразователей

Температуру в печи и скорость ее нагрева устанавливают вращением рукояти лабораторного автотрансформатора 1. Поверяемые преобразователи ХА (поз.1-3) и ХК (поз.1-4) через переключатель П (1-5) выведены на милливольтметр 2 (поз.1-6). Температура свободных концов термоэлектропреобразователей измеряется термоэлектрическим термометром и отображается на зеленом индикаторе цифрового прибора ТРМ 200 (3), который находится на щите установки (рис. 8). Поверка преобразователей производится по показаниям прибора 3 (поз.1-2) – универсального цифрового прибора ТРМ 200, принимающего сигналы напряжения постоянного тока от преобразователя типа ХА и ХК (поз. 1-1).

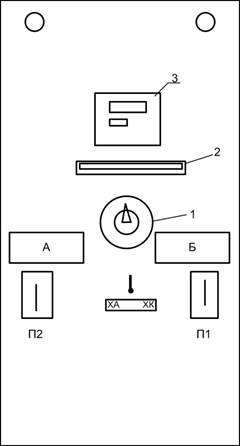

Рис. 8. Внешний вид лицевой панели стенда

Показания цифрового прибора 3 принимаются за действительные значения температуры в печи.

Моменты снятия показаний определяются визуально по прибору 3. Полученные результаты измерений заносят в таблицу 3.
