Ретрансляционная система

Это система, предназначенная для передачи данных или преобразования протоколов. Необходимость объединения нескольких сетей с разными протоколами, поставило задачу создания таких ретрансляционных систем, которые:

· объединяют сети с различной архитектурой, каждая из которых имеет полную автономию и свои средства управления.

· имеют базовые функциональные блоки, определяющие штабели протоколов для сетей разного типа;

· предусматривают наличие нескольких входных портов с различными скоростями передачи данных.

Для решения возлагаемых на них задач ретрансляционные системы осуществляют:

· коммутацию и маршрутизацию данных;

· согласование протоколов в соединяемых коммуникационных сетях либо частях сетей;

· передачу блоков данных между сетями либо их частями;

· укрупнение либо разукрупнение блоков данных, если в сетях (их частях) они имеют различные размеры;

· управление потоками данных;

· оповещение о переполнениях буферов систем и происходящих неисправностях;

· восстановление работы после отказов и неисправностей;

· определение состояний соединяемых сетей либо их частей;

· учет своей работы и подготовку отчетов об этом.

В соответствии с выполняемыми функциями, логическая структура·каждой из ретрансляционных систем состоит из d+1 частей.

Любая из d частей определяется штабелем протоколов соединяемых сетей либо их частей. Кроме этого, система содержит общую часть, выполняющую Х-процессы объединения остальных d частей. Ретрансляционная система опирается на физические средства соединения (A,B,C...,M) в сетях, представленные физическими каналами. Последние соединяются через штабели протоколов и Х-процессы (например, a-b).

В зависимости от числа обрабатываемых уровней выделяется четыре типа систем (см. рис.).

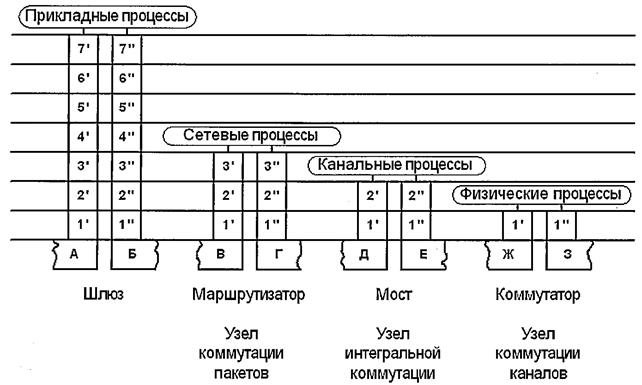

Рис. Типы ретрансляционных систем

Одноуровневые системы включают только физический уровень. Двухуровневые системы к физическому добавляют канальный уровень, а трехуровневые также и сетевой уровень. Семиуровневые системы обрабатывают все уровни области взаимодействия. Кроме этого, ретрансляционные системы, подразделяются на две группы, определяемые выполняемыми функциями:

· коммутация и маршрутизация,

· преобразование штабелей протоколов.

К ретрансляционным системам, осуществляющим коммутацию и маршрутизацию относятся:

· узел интегральной коммутации, который строится на базе баньяновой сети либо матричного коммутатора;

· узел коммутации каналов;

· узел коммутации пакетов;

· узел смешанной коммутации.

· коммутатор;

К ретрансляционным системам, преобразующим протоколы, относятся:

· мост;

· маршрутизатор;

· шлюз.

Ретрансляционные системы, осуществляющие коммутацию и маршрутизацию:
