Огнеупорные материалы
Из огнеупорных материалов изготовляют внутренние части стен и детали рабочих камер печей.
Обозначения в марках огнеупорных изделий
Марки формованных изделий начинаются с обозначения группы материала, марки остальных изделий с букв: П – порошки, С – смеси, З – заполнители, М – массы, М – мертели.
В марках изделий материалы соответственно группам обозначаются буквами:
| Д – динасовый, | П – перлитовый, |
| Ш – шамотный, | ПШ – периклазошпинельный, |
| ШК – шамотно-каолиновый, | ПХ – периклазохромитовый, |
| ШП – шпинельный, | ХМ – хромомагнезитовый, |
| В – высокоглиноземистый, | Ц – цирконистый, |
| МКР – муллитово-кремнеземистый, | БК – баделлентокорундовый, |
| МЛ – муллитовый, | К – карбидкремниевый, |
| МК – муллитово-корундовый, | Т – тальковый, |
| К – корундовый, | ПИ – периклазоизвестковый, |
| М – магнезитовый, | К – кордеиритовый, |
| И - иттриевый |
В конце может стоять обозначение квалификационной группы по пористости (табл. 4), технологии изготовления, тонкости помола.
Таблица 4
Группы формованных огнеупоров по пористости
| Группа | Сокращенное обозначение группы | Пористость, % | |
| открытая | общая | ||
| Особоплотные | - | До 3 | - |
| Высокоплотные | ВП | Свыше 3 до 10 | - |
| Повышенноплотные | П | Свыше 10 до 16 | - |
| Уплотненные | У | Свыше 16 до 20 | - |
| Среднеплотные | С | Свыше 20 до 30 | - |
| Низкоплотные | Л | Свыше 30 | Менее 45 |
| Высокопористые | Л | - | От 45 до 75 |
| Ультрапористые | Л | - | Свыше 75 |
Примечание: огнеупоры с общей пористостью менее 45 % принято объединять
под общим названием плотные, от 45 % и выше – легковесные.
| По технологии изготовления: С, Сп – спеченный; П, Пл – плавленый; Л – литой; | По тонкости помола: К – крупный; С – средний; Т – тонкий. |
Кроме того, могут быть приведены дополнительные обозначения:
Б – бетон,
Г – глина,
И – для индукционных печей,
В – для вакуумных печей,
Ф – фосфатная связка,
Н – набивная масса,
А – алюмосиликатная смесь,
Т – тигель,
К – картон,
В – вата,
Б – бумага,
П – плиты,
М – маты.
На рис. 3.1 приведены условные обозначения огнеупорных и теплоизоляционных материалов.
|

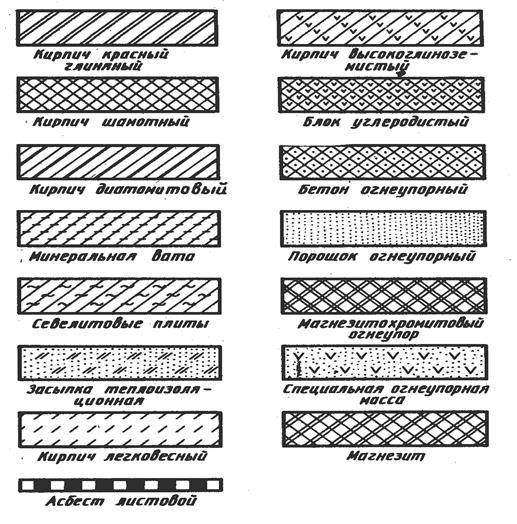

| Рис. 3.1. Условные обозначения огнеупорных и теплоизоляционных материалов |
К огнеупорным материалам предъявляются требования, описанные в 3.1.1 – 3.1.8.
