Наличие нулевого провода

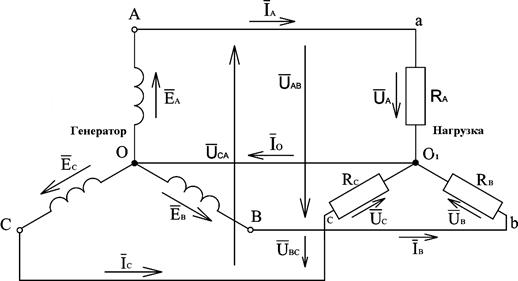

Пусть трёхфазная система представлена в виде трёхфазного генератора и активной трёхфазной нагрузки , которые соединёны звездой. На рис. 3.5 указаны: фазные ЭДС генератора , фазные напряжения нагрузки , , , линейные напряжения между линейными проводами Аа, Bb, Cc; линейные токи , равные фазным токам; - ток в нулевом проводе.

При симметричной нагрузке , . По первому закону Кирхгофа ток в нулевом проводе равен геометрической сумме токов фаз:

+ + . (3.1)

Если принять нулевую точку генератора за условную точку нулевого потенциала, то потенциалы точек A,B,C будут равны фазным напряжением , а линейные напряжения являются разностями потенциалов фазных напряжений:

; ; . (3.2)





Рис.3.5. Электрическая схема трёхфазной системы с нулевым проводом, представленной в виде трёхфазного генератора и активной трёхфазной нагрузки, соединённых звездой



Используя рис.3.5, геометрические выражения (3.2) можно получить по второму закону Кирхгофа. Так, если , , , то , , .

На рис.3.6 изображена векторная диаграмма напряжений и токов при симметричной нагрузке.

Из диаграммы следует: .

Рис.3.6. Векторная диаграмма напряжений и токов при симметричной нагрузке

Соотношения между линейными и фазными напряжениями и токами при симметричной нагрузке:

, . (3.3)

Если активная нагрузка несимметрична, то . В нулевом проводе появится нулевой ток:

+ + . (3.4)

Векторная диаграмма будет иметь вид:

Рис.3.7. Векторная диаграмма напряжений и токов при несимметричной нагрузке

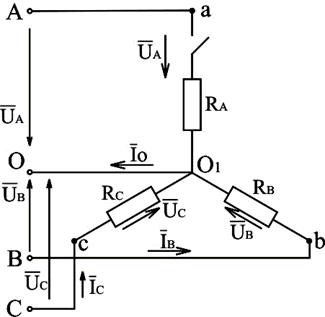

На рис.3.8 приведена схема обрыва фазы А при симметричной нагрузке.



Рис.3.8. Электрическая схема трёхфазной системы с нулевым проводом с выключенной фазой



На схеме указаны генераторные напряжения равные фазным напряжениям. Так как при обрыве фазы А ток , то ток в нулевом проводе .

Векторная диаграмма будет иметь вид:



Рис.3.9. Векторная диаграмма напряжений и токов при обрыве фазы
