Средства уменьшения вибрации

Средства уменьшения вибрации делят на следующие группы:

― уменьшение уровней вибрации в источнике возникновения,

― организационно-технические мероприятия,

― средства коллективной и индивидуальной защиты.

Средства первой группы используются при проектировании и изготовлении машин. К ним относятся; динамическое уравновешивание вращающихся деталей, изменение характера возмущающих воздействий, конструктивных элементов источника и собственных час тот колебаний отдельных узлов.

Организационно-технические мероприятия направлены на уменьшение времени воздействия вибрации на человека.

Технические средства коллективной защиты включают вибро-иэолирующие крепления машин и рабочих мест, виброгасящие фундаменты (рис. 6.6б), а также вибропоглощающие покрытия.

Рис. 6.6. Схемы виброизоляции

а — машины; б — машины с использованием виброгасящего фундамента;

в — рабочего места; г — кресла оператора

Виброизоляцию машин и рабочих мест осуществляют посредством их установки на резиновые, пружинные или пневматические виброизоляторы. Применяют также виброгасящие фундаменты (плиты большой массы). Виброизоляторы уменьшают динамическую силу, передаваемую от машин на фундамент, и, следовательно, снижают уровни вибрации, распространяющейся от машин. Эффективность виброизоляции (дБ) оценивается разностью уровней вибрации на фундаменте при жестком и эластичном креплении машины. Она зависит от отношения частоты возмущающей силы f_в (Гц) к собственной частоте колебаний машины f_o (Гц).

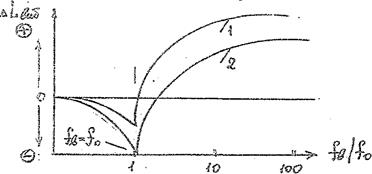

Рис. 6.7. Эффективность виброизоляции

1 — пружинные виброизоляторы;

2 — резиновые виброизоляторы

Из рис. 6.7 видно, что чем ниже собственная частота колебаний машины, тем больше виброизоляция. При f_в = f_o наступает резонанс, который характеризуется резким усилением амплитуды колебаний, и в этом случае возможна поломка системы виброизоляции и машины. Поэтому при выборе виброизоляторов необходимо стремиться к недопущению совпадения частот свободных колебаний и возмущающих сил.

При установка машины на резиновые виброизоляторы обычно f_o = 20...50 Гц, а в случае применения пружинных и пневматических виброизоляторов f_o = 2...6 Гц, поэтому эффективность последних виброизоляторов больше, чем резиновых особенно в диапазоне низких частот.

Необходимое число опорных виброизоляторов n определяется по формуле

(6.9)

где G — вес виброизолируемого объекта, кг;

F_н — номинальная статическая нагрузка на один виброизолятор, кг.

Для уменьшения вибрации пластин применяют такие средства, вибропоглощения, как резина, напыляемые пластмассы, вибропоглощающие мастики.

Технически сложной проблемой является снижение локальной вибрации от пневмоинструмента. Принципиально эта задача может быть решена посредством увеличения массы молотка, уменьшения массы ударника, применения виброизоляторов. Однако использование этих средств приводит к снижению производительности молотка поэтому для уменьшения влияния вибрации на человека применяют различные методы по сокращению времени ее воздействия, профилактические и лечебные средства, паспортизацию и отбраковку инструмента по характеристикам вибрации.

В качестве средств индивидуальной защиты от вибрации используют виброзащитные рукавицы и обувь.
