Кабина.

рис. 10 Расположение аппаратуры АРС на вагонах серии 81-717.

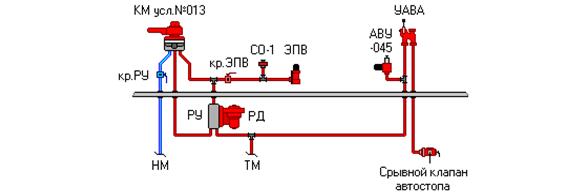

рис.11 Расположение устройств АРС в тормозной магистрали вагонов серии 81-717 и Еж-3.



Приёмные катушки (ПК).

Служат для приёма сигнала из РЦ. Сердечник из электротехнической стали обмотан изолированным проводом. Для защиты от влаги ПК залита эпоксидной смолой. Одна или две пары катушек устанавливаются на головных вагонах перед первой колёсной парой на высоте 180 + 6 мм от уровня головки ходового рельса (рис.9). При работе на линии ПК находятся в переменном магнитном поле, созданном сигнальным током, и в них наводится ЭДС. Так как между собой ПК включены встречно и последовательно, то ЭДС обеих катушек будет иметь одинаковое направление, а наведённые помехи – противоположное. В результате полезные сигналы (ЭДС) складываются, а помехи – вычитаются (обнуляются).



рис.12 Приёмные катушки (вагон 81-740).
