Ієрархічна модель даних

Найбільш відомим і поширеним представником такої моделі даних є СУБД IMS (Information Management System) компанії IBM. Перша версія системи з'явилася в 1968 р.

Ієрархічна БД складається з впорядкованого набору дерев; точніше, з впорядкованого набору декількох екземплярів одного типу дерева. Тип дерева складається з одного «кореневого» типу запису і впорядкованого набору з нуля або більш за типи піддерев (кожне з яких є деяким типом дерева). Тип дерева в цілому є ієрархічно організованим набором типів запису. Або іншими словами, дані представляються у вигляді дерева з одним кореневим вузлом і з умовами, що кожен вузол нижче кореневого може бути пов'язаний з одним вищестоящим вузлом і з декількома нижчестоячими вузлами.

Розглянемо приклад.

Рис.5.1.2 Приклад типу дерева



У розглянутому прикладі тип запису Відділ є предком для типів запису Керівник і Службовці, а Керівник і Службовці - нащадки типу запису Відділ. Сенс полів типів записів в основному має бути зрозумілий по їх іменах. Поле Рук_отдел типу запису Керівник містить номер відділу, в якому працює службовець, що є даним керівником (передбачається, що він працює не обов'язково в тому ж відділі, яким керує). Між типами запису підтримуються зв'язки.

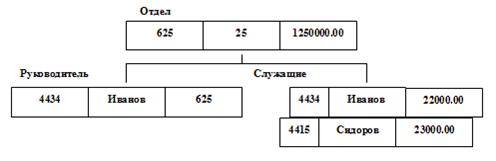

Один екземпляр дерева приведеного в прикладі мав би наступний вигляд:

Рис.5.1.3 Приклад ієрархічної бази даних



Всі екземпляри даного типу нащадка із загальним екземпляром типу предка називаються близнюками. Для ієрархічної бази даних визначається повний порядок обходу дерева: зверху-вниз, зліва-направо.

У ієрархічній моделі даних автоматично підтримується цілісність посилань між предками і нащадками. Основне правило: ніякий нащадок не може існувати без свого батька.

Недоліки: якщо дані не мали деревовидної структури, то виникала маса складнощів при побудові ієрархічної моделі і бажанні добитися потрібної продуктивності.
