Кристаллохимическое описание строения стекла.

В основе данного описания лежат понятия ближнего и дальнего порядка в структуре веществ. Ближний порядок в общем случае озна­чает правильное расположение отдельных атомов относительно некоторого фиксированного атома. Для жидких стекол ближний поря­док характеризует расположение атомов кислорода относительности катионов. Например, атомы кремния всегда окружены четырьмя ато­мами кислорода, образуя кремнекислородный тетраэдр, параметры которого неизменны как в структуре кристаллических соединений, так и в стекле.

Дальним порядком называется строго периодическое и последо­вательное расположение атомов или группировок из атомов в про­странстве, которое обусловливает образование единой трехмерной решетки. Если для кристаллических структур характерно наличие

ближнего и дальнего порядков, то особенность строения стекол со­стоит в том, что в их структуре имеется ближний порядок, но отсу­тствует дальний порядок в расположении координационных групп атомов. Отсутствие дальнего порядка в структуре характерно для жидкостей и аморфных тел. Лучше всего это можно понять на приме­ре кремнезема и кварцевого стекла, имеющих один и тот же химичес­кий состав SiO₂ (рис. 5.1). Основу структуры их составляет тетраэдр [SiO₄]4- (рис. 5.1а), строение которого неизменно как в кристалличес­кой решетке кремнезема, так и в стекле — это ближний порядок. Соч­ленение же тетраэдров в кварце и других полиморфных модифика­циях кремнезема при образовании пространственной решетки происходит под строго постоянным углом, различным для модификации кварца, тридимита и кристобалита — это дальний порядок (рис. 5.1,6). В стекле это не соблюдается, поэтому и образуется деформи­рованная пространственная сетка (рис. 5.1в).

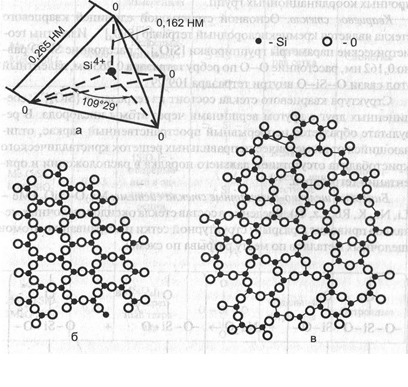

Рис. 5.1. Тетраэдр [SiO₄]⁴-(а), схематическое изображение на плоскости структур кристаллического кварца (б) и кварцевого
стекла (в).

Основными элементами структуры силикатных стекол являются тетраэдры [SiO₄]4- которые, соединяясь друг с другом вершинами, способны образовывать непрерывную в одном, двух или трех измерени­ях пространственную структуру. Компоненты стекла, способные самостоятельно образовывать непрерывную структурную сетку, такие как SiO₂, В₂0₃, GeO2(германий), Р₂0₅ и другие, принадлежат к группе стеклообразователей. Компоненты стекла, не способные самостоятельно об­разовывать непрерывную структурную сетку называются модифи­каторами. К группе модификаторов, как правило, принадлежат оксиды элементов первой и второй группы периодической системы, а также некоторые элементы других групп. Катионы модификаторов располагаются в свободных полостях структурной сетки, компенси­руя избыточный отрицательный заряд сложного аниона. Прочность связи модификатор — кислород значительно ниже прочности связи стеклообразователь — кислород, поэтому модификаторы не образуют прочных координационных групп.
