Код Хемінга.



Код Хемiнга належить до найважливiших лiнiйних кодiв, якi широко використовуються на практицi i мають зручний для технiчноi реалiзацii алгоритм виявлення та виправлення однiєї помилки.

Код складаеться з k iнформацiйних двійкових розрядів та n-k контрольних. Загальна кількість розрядів у кодi n. Нумерація розрядів здійснюється справа наліво від 1 до n.

Число n повинно задoвiльняти нерiвнiсть 2n-k не менше n+1. Для визначення основних параметрiв коду Хемiнга задається кiлькiсть iнформацiйних розрядів k, по яких обчислюється n та n-k. Кiлькiсть iнформацiйних k та контрольних n-k розрядів коду, який виявляє та коректує одну помилку приведена в таблиці.



k 1…4 5…11 12…26 27…57 58…120 121…247
n-k
n



На основi основних параметрiв коректуючого коду визначають позицii інформаційних та контрольних розрядів. Позиції контрольних розрядів вибираються по значенню степенi 2і, де i=0,1,2,3... Тобто номери контрольних розрядів будуть рiвнi 1,2,4,16... Між контрольними розрядами справа наліво вписуються інформаційні. Потiм визначають значення контрольних розрядів по такому правилу: сума одиниць на перевiрочних позицiях для даного контрольного розряду повинна бути непарною. Якщо ця сума непарна, то контрольний розряд встановлюється рiвним нулю, якщо парна – одиницi (доповнення до непарності).

Перевiрочнi позицii вибирають таким чином. Cкладають таблицю для ряду натуральних чисел у двiйковому кодi. Кiлькiсть чисел - n. Потiм визначають перевiрочнi позицii по такому правилу: в першу перевiрку входять розряди, якi мiстять одиницю в першому розрядi справа (1,3,5,7 і т.д.), в другу - в другому (2,3,6,7…) і т.д.



7 6 5 4 3 2 1 0





12 11 10 9 8 7 6 5 4 3 2 1











1100 1011 1010 1001 1000 0111 0110 0101 0100 0011 0010 0001



Рис.1. Формування коду Хемінга.

Для виявлення і виправлення одиночноi помилки в прийнятій кодовій комбінації проводять перевiрку на непарнiсть. Для першоi перевiрки сумують розряди для позицiй, що мiстять одиницю в молодшому розрядi (1,3,5,7...). Якщо кількість одиниць парна, то перший розряд справа для двійкового значення номера помилкової позиції (синдрома) встановлюється рівним одиниці. Потім сумуючи розряди для позицій, що містять одиницю у другому двійковому розряді, і перевіряючи суму на непарність визначають значення другого розряду синдрома. Процес повторюється для позицiй, що містять одиниці у розрядах 3,4,5 i т.д. В результатi формується номер помилкової позицiї коду. Для виправлення помилки символ у цiй позицii необхiдно замiнити на протилежний. Якщо синдром рівний нулю, то прийнята комбінація не містить одиночних помилок. Наприклад, при помилці в шостому розряді визначене значення синдрому буде рівне 0110.

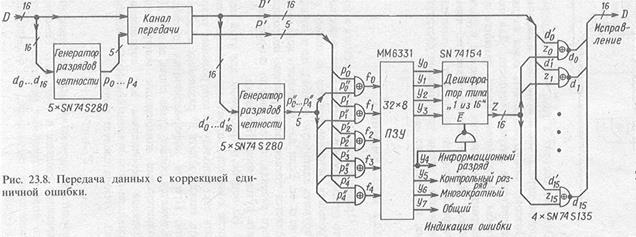

Формування коду Хемінга і виправлення помилкових розрядів може бути реалізоване апаратурно (рис. 2) [2].



Рис. 2. Апаратурна реалізація коду Хемінга.

Нижче приведений демонстраційний варіант програмної реалізації методу Хемінга та результати його роботи.



implicit integer*2(j),character*1(z)

dimension zmn(8),zmr(12),jm1(6),jm2(6),jm3(5),jm4(5),jmz(8)

data zmn/'1','0','1','1','0','1','1','0'/,jmz/12,11,10,9,7,6,5,3/,

*jm1/1,3,5,7,9,11/,jm2/2,3,6,7,10,11/,jm3/4,5,6,7,12/,jm4/8,9,10,11,12/

do 1 j=1,12

1 zmr(j)='0'

do 2 j=1,8

2 zmr(jmz(j))=zmn(j)

write(6,3) zmn

write(6,3) (zmr(j),j=12,1,-1)

3 format(' ',12(a1,1x))

jk=0

do 4 j=1,6

if(zmr(jm1(j)).eq.'1') jk=jk+1

4 continue

write(6,12) jk

if(jk.eq.jk/2*2) zmr(1)='1'

jk=0

do 5 j=1,6

if(zmr(jm2(j)).eq.'1') jk=jk+1

5 continue

write(6,12) jk

if(jk.eq.jk/2*2) zmr(2)='1'

jk=0

do 6 j=1,5

if(zmr(jm3(j)).eq.'1') jk=jk+1

6 continue

write(6,12) jk

if(jk.eq.jk/2*2) zmr(4)='1'

jk=0

do 7 j=1,5

if(zmr(jm4(j)).eq.'1') jk=jk+1

7 continue

write(6,12) jk

if(jk.eq.jk/2*2) zmr(8)='1'

write(6,3) (zmr(j),j=12,1,-1)

zmr(9)='0'

write(6,3) (zmr(j),j=12,1,-1)

js=0

jk=0

do 8 j=1,6

if(zmr(jm1(j)).eq.'1') jk=jk+1

8 continue

if(jk.eq.jk/2*2) js=js+1

write(6,12) jk,js

jk=0

do 9 j=1,6

if(zmr(jm2(j)).eq.'1') jk=jk+1

9 continue

if(jk.eq.jk/2*2) js=js+2

write(6,12) jk,js

jk=0

do 10 j=1,5

if(zmr(jm3(j)).eq.'1') jk=jk+1

10 continue

if(jk.eq.jk/2*2) js=js+4

write(6,12) jk,js

jk=0

do 11 j=1,5

if(zmr(jm4(j)).eq.'1') jk=jk+1

11 continue

if(jk.eq.jk/2*2) js=js+8

write(6,12) jk,js

12 format(' ',2i4)

zz='1'

if(zmr(js).eq.zz) zz='0'

zmr(js)=zz

write(6,3) (zmr(j),j=12,1,-1)

stop

end



1 0 1 1 0 1 1 0

1 0 1 1 0 0 1 1 0 0 0 0

1 0 1 1 0 0 1 1 0 0 1 1

1 0 1 0 0 0 1 1 0 0 1 1

2 1

3 1

3 1

2 9

1 1 0 0 1 1 0 0 1 1
