Условные обозначения конденсаторов
Сокращенное условное обозначение конденсаторов в соответствии с ГОСТ 11 076-69 и ОСТ 11.074.008-78 состоит из следующих элементов.
Первый элемент— одна или две буквы — определяет тип конденсатора:
К — конденсатор постоянной емкости;
КП — конденсатор переменной емкости;
КТ — конденсатор подстроечный.
Второй элемент— цифры — обозначает используемый тип диэлектрика между обкладками и группу по рабочему напряжению. В табл. 2.7 приведена расшифровка второго элемента обозначения конденсаторов.
Третий элементпредставляет собой порядковый номер разработки конкретного типа, в состав которого может входить и буквенное обозначение (Ч — для работы в цепях переменного тока, П — для работы в цепях постоянного и переменного тока, И — для работы в импульсном режиме; У — универсальные). Отсутствие третьего элемента обозначения указывает на то, что конденсатор предназначен для работы с постоянным и пульсирующим током.
Полное условное обозначение конденсатора включает в себя его сокращенное обозначение, а также значения основных параметров и характеристики, необходимые для заказа и записи в конструкторской документации.
Так, например, К75-10-250В-0Д мкФ + 5% В ОЖО.484.865 ТУ обозначает пленочный конденсатор К75-10 с номинальным напряжением 250 В, номинальной емкостью 1,0 мкФ, допустимым отклонением по емкости +5 % и группой по климатическому исполнению В; ОЖО.484.865 ТУ — документ на поставку.
На практике используются также конденсаторы, обозначение которых соотретствует старым стандартам. Это объясняется тем, что в настоящее время продолжается выпуск запасных частей для радиоаппаратуры, снятой с производства, но еще находящейся на эксплуатации у потребителей. Срок выпуска составляет 10 лет после прекращения производства аппаратуры с применением данного элемента. В соответствии со старым стандартом конденсаторы имеют следующие обозначения: КТ — керамический трубчатый; КД — керамический дисковый; КЛГ и КЛС — керамические литые секционные; КМ — керамический монолитный; КОБ — керамический впрессованный бочоночный; КСО — конденсаторы слюдяные опрессованные; БМ — бумажный малогабаритный; МБМ и МБМЦ — металлобумажные малогабаритные цилиндрические; МБГЦ, МБГП и МБТЧ — металлобумажные герметичные цилиндрические, прямоугольные, частотные (для переменного тока); ПМ, ПО — полистирольные малогабаритные и полистирольные открытые.
Из табл. 2.7 видно, что новый стандарт на обозначение конденсаторов позволил сократить буквенные группы и унифицировать маркировку.
Например, маркировка К22У-1-1н8С расшифровывается следующим образом: конденсатор постоянной емкости, стеклокерамический, универсальный, первой модели, с номинальной емкостью 1,8 нФ, имеющий допуск ±10%.
Таблица 2.7
Типы конденсаторов в зависимости от вида диэлектрика и их условное обозначение
Конденсатор | Обозначение |
Постоянной емкости Керамический на номинальное напряжение ниже 1600 В | К10 |
Керамический на номинальное напряжение 1600 В и выше | К15 |
Стеклянный | К21 |
Сгеклокерамический | К22 |
Сгеклоэмалевый | К23 |
Слюдяной малой емкости | К31 |
Слюдяной большой емкости | К32 |
Бумажно-фольговый на напряжение ниже 1600 В | К40 |
Бумажно-фольговый на напряжение 1600 В и выше | К41 |
Металл обумажный | К42 |
Электролитический алюминиевый | К50 |
Электролитический танталовый фольговый | К51 |
Электролитический танталовый объемно-пористый | К52 |
Оксидно-полупроводниковый | К53 |
Воздушный | К60 |
Вакуумный | К61 |
Полистирольный с фольговыми обкладками | К70 |
Полистирольный с металлизированными обкладками | К71 |
Фторопластовый | К72 |
Полиэтилентерефталатный с металлизированными обкладками | К73 |
Полиэтилентерефталатный с фольговыми обкладками | К74 |
Комбинированный | К75 |
Л акопленочный | К76 |
Подстроенный Вакуумный | КТ1 |
Воздушный | КТ2 |
Газообразный. | КТЗ |
Твердый Переменной емкости Вакуумный | КТ4 КП1 |
Воздушный | КП2 |
Газообразный | КПЗ |
Твердый | КП4 |
В состав маркировки может вводиться также группа по температурному коэффициенту емкости (ТКЕ)..Этот параметр характеризует изменение емкости конденсатора под действием температуры и выражается в миллионных долях номинальной емкости на градус (1СГ6/°С). Если с повышением температуры емкость увеличивается, то ТКЕ считается положительным, а если уменьшается — отрицательным.
Группа по ТКЕ маркируется двумя элементами — буквой (буквами), указывающей знак ТКЕ (М — отрицательный, П — положительный, МП — близкий к нулю), и цифрами, указывающими значение ТКЕ (измеряется на частотах 0,3...5 МГц).
Для конденсаторов, используемых в качестве элементов низкочастотных и разделительных фильтров, ТКЕ не имеет существенного значения и не нормируется. Для керамических конденсаторов такого назначения ТКЕ маркируется буквой «Н», а цифры указывают, на сколько процентов может изменяться емкость во всем рабочем интервале температур по сравнению с емкостью, измеренной при температуре 20 °С.

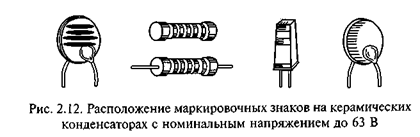

Для маркировки малогабаритных керамических конденсаторов используется также цветная кодировка. Кроме того, она применяется для маркировки конденсаторов, номинальное рабочее напряжение которых не превышает 63 В (табл. 2.8). Маркировка наносится в виде цветных точек или полос (рис. 2.12).
Таблица 2.8
Цвета, используемые для маркировки конденсаторов с номинальным напряжением до 63 В
Цвет | Номинальная емкость, пФ | Допускаемое отклонение емкости, % | Номинальное напряжение, В | |
первая и вторая цифры | множитель | |||
Черный | ±20 | |||
Коричневый | ±1 | 6,3 | ||
Красный | ±2 | |||
Оранжевый | ±0,25 | |||
Желтый | 104 | ±0,5 | ||
Зеленый | 105 | ±5 | 25 или 20 | |
Голубой | 106 | ±1 | 32 или 30 | |
Фиолетовый | 107 | -20...+50 | ||
Серый | 108 | -20...+80 | — | |
Белый | 109 | ±10 | ||
Золотистый | 10-1 | —. | 1,5 | |
Серебряный | 10-2 | — | 2,5 |
Каждому цвету соответствует определенное цифровое значение. Маркировочные знаки на конденсаторах сдвинуты к одному из выводов и располагаются слева направо. Ширина полос, обозначающих величину ТКЕ, делается примерно в два раза больше других.
Конденсаторы с малой величиной допуска (0,1... 10 %) маркируются шестью цветовыми кольцами. Первые три кольца обозначают числовое значение емкости в пикофарадах, четвертое кольцо — множитель, пятое кольцо — допуск, шестое кольцо — ТКЕ (табл. 2.9). Конденсаторы с величиной допуска ±20 % маркируют-
ся четырьмя цветовыми кольцами. Первые два кольца — числовое значение емкости в пикофарадах (ноль в третьем разряде не маркируется), третье кольцо — множитель, четвертое кольцо — ТКЕ. Величина допуска (пятое кольцо) не маркируется (рис. 2.13).
Для маркировки малогабаритных керамических конденсаторов применяется также цветная кодировка значений ТКЕ (табл. 2.10).
Таблица 2.9
Цветная маркировка конденсаторов с малой величиной допуска
Цвет | Номинальная емкость, пФ | Множитель | Допуск, % | ТКЕ | ||
первая полоса | вторая полоса | третья полоса | четвертая полоса | пятая полоса | шестая полоса | |
Серебряный | — | — | — | 10-2 | ±10 | — |
Золотой | — | — | — | 10-1 | ±5 | — |
Черный | — | — | ±250 | |||
Коричневый | ±1 | ±100 | ||||
Красный | 102 | ±2 | ±50 | |||
Оранжевый | 103 | — | ±15 | |||
Желтый | 104 | — | ±25 | |||
Зеленый | 105 | ±0,5 | ±20 | |||
Синий (голубой) | 106 | ±0,25 | ±10 | |||
Фиолетовый | 108 | ±0,1 | ±5 | |||
Серый | 109 | — | ±1 | |||
Белый | — | — | — |
Таблица 2.10
Цветная кодировка значений ТКБ
Цвет | Группа ТКЕ | Значение ТКЕ, 10-6/"С, в интервале температур 20... 85 "С | |
корпуса | точек на корпусе | ||
Синий | — | П120 | 120±30 |
— .. | — | П100 | 100+40 |
Серый | — | ПЗЗ | 33±30 |
Голубой | Черный | МПО | 0±30 |
» | Коричневый | М33 | -33±30 |
» | » | М47 | -47+30 |
» | Красный | М75 | -75±30 |
Красный | Оранжевый | М150 | -150±40 |
» | Желтый | М220 | -220±40 |
» | Зеленый | МЗЗО | -330±60 |
» | Синий | М470 | -470±90 |
» | » | М470 | -750±100 |
» | » | М700 | -700±100 |
» | » | М1500 | -1500+200 |
» | » | М1300 | -1300±200 |
» | Желтый или серый | М220 | -2200+188 |
