Маркування конденсаторів

Маркування конденсаторів може бути літерно-цифровим, яке включає умовне позначення (тип) конденсатора, номінальну напругу, ємність, відхилення ємності, групу ТКЄ, місяць та рік виготовлення.

Кодоване значення ємності містить 3-4 знаки. Літера коду позначає десяткову крапку. Номінальну ємність 0…999пФ виражають в пікофарадах з позначенням літерою «p» (наприклад, 150p); від 1000 до 999999 пФ — в нанофарадах з позначенням літерою «n» (наприклад, n150); від 1 до 999 мкФ — в мікрофарадах з позначенням літерою «μ» (наприклад, 1μ5); від 1000 до 999999 мкФ — в міліфарадах з позначенням літерою «m» (наприклад m100); більше цього значення — у фарадах з позначенням літерою «F».

Після значення номінальної ємності конденсатора вказується кодова літера відхилення ємності, за нею — кодова літера групи ТКЄ. Так, 33pKL означає, що конденсатор має ємність 33 пФ з допуском ±10 % та температурною нестабільністю — 75·10−6K−1. Далі може бути вказана кодова літера номінальної напруги.

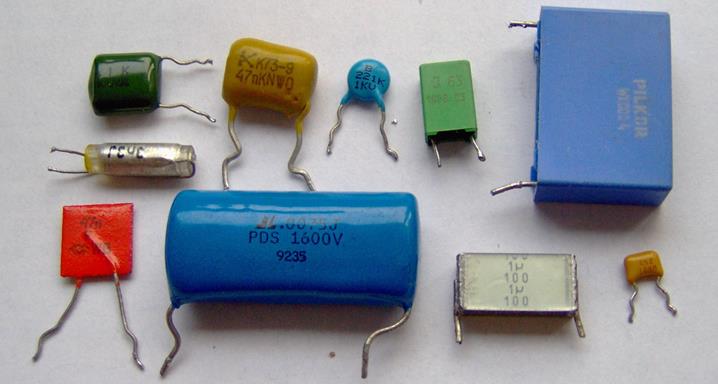

Приклади маркування конденсаторів
