Основные определения. Насос – проточная машина, преобразующая механическую энергию приводящего двигателя в энергию перекачиваемой жидкости.
Насос – проточная машина, преобразующая механическую энергию приводящего двигателя в энергию перекачиваемой жидкости.
Насосы используются в составе насосного агрегата, состоящего из одного или нескольких насосов и приводящего двигателя, соединенных между собой через соединительную муфту или преобразователь частоты вращения.
Устройство, состоящее из насосного агрегата, трубопроводной обвязки с арматурой и измерительных приборов, называется насосной установкой.
Встречается большое разнообразие схем насосных установок с различными типами насосов. Принципиальная схема гидравлической части насосных установок, как правило, одинакова и включает следующие основные элементы (рисунок 2.1): приемный резервуар – 1; подводящий (всасывающий) трубопровод – 2; насос – 3; приводной двигатель - 4; напорный трубопровод - 6; запорно-регулирующая задвижка - 5; расходомер – 7; напорный резервуар 8; мановакууметр перед насосом – МВ; манометр после насоса – М.
Для защиты насоса от обратного тока жидкости при случайном отключении двигателя на напорном трубопроводе может быть установлен обратный клапан. Приемный резервуар может располагаться как выше насоса, так и ниже его оси (изображен штриховыми линиями). В первом случае на подводящем трубопроводе перед насосом ставится задвижка; во втором случае на нижнем конце трубы располагают приемный клапан. Вход подводящего трубопровода защищают сеткой.
В состав насосной установки может быть включена и другая дополнительная запорно-регулирующая арматура, предохранительные устройства, приборы для измерений гидравлических и электрических величин.

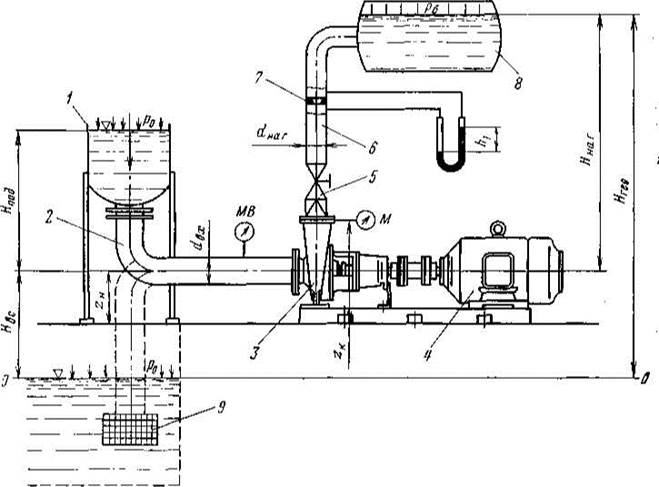

Рисунок 2.1. - Схема насосной установки
