Протипожежна сигналізація

Усі об’єкти готелю необхідно забезпечити засобами пожежної сигналізації.

Пожежну сигналізацію складають:

• оповіщувачі (датчики), що подають сигнал про пожежу безпосередньо з об’єкта;

• система електричних проводів до приймальної станції, яка призначена для передачі від датчиків сигналів про пожежу;

• приймальні апарати (станції), що забезпечують приймання сигналів від датчиків

Сигнал тривоги подається диспетчеру готелю чи на пост пожежного захисту.

Лінії систем пожежної сигналізації виконуються кабелями напругою 60 В. Датчики підключають променевим чи кільцевим способом (рис. 14). Припроменевому способі кожен датчик з’єднаний із приймальною станцією парою самостійних проводів, що утворять окремий промінь, у який може бути включено до 3–4 датчиків.

Рис. 14.Схема систем електричної пожежної сигналізації:

а – променева (радіальна); б – шлейфна (кільцева);

1 – датчики-оповіщувачі; 2 – приймальна станція; 3 – блок резервного живлення від акумуляторів; 4 – блок живлення відмережі(з перетворенням струму); 5 – система переключення з одного живлення на інше; 6 – лінійні елементи (проводка)

Прикільцевому способі датчики включаються послідовно в однопровідну лінію, початок і кінець якої з’єдна­ні з приймальною станцією. У кільцеву схему включається до 50 датчиків.

За принципом дії датчики поділяються на теплові, димові, світлові і комбіновані.

Теплові датчики(рис. 15) – реагують на підвищення температури довкілля та поділяються на: максимальні, що спрацьовують при підвищенні температури до встановленого критичного значення; диференційні – спрацьовують при під­вищенні температури довкілля з певною швидкістю; макси­мально-диференційні.

Димові датчики – поділяються на іонізаційні та фотоелектричні. Димові датчики не можна встановлювати в приміщеннях з температурою повітря нижче 30° С і вище 60°С, відносною вологістю вище 80%, а також у дуже запилених приміщеннях і місцях, де можуть бути пари кислот.

Світлові датчики – реагують на …

Комбіновані датчики – побудовані на принципах роботи теплових і димових датчиків.

У номерах готелів, адміністративних приміщеннях вста­новлюються теплові датчики, в коридорах – димові. Датчики встановлюються на відстані 2 м від стін і 4 м один від одного.

Система пожежної сигналізації являє собою модульну адресно-аналогову пожежну станцію. Різноманітні пожежні датчики дозволяють вибрати для кожного приміщення готелю найбільш придатний фізичний принцип виявлення загоряння: оптичний, іонізаційний, тепловий. На шляхах евакуації встановлюються адресні ручні датчики. Система покликана з високим ступенем імовірності виявляти пожежу на ранній стадії загоряння, забезпечувати локалізацію вогнища заго­ряння, швидко реагувати на появу "чорного" диму. Система інтегрується ЕОМ та існуючими цифровими мережами передачі даних.

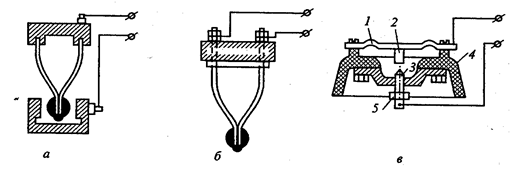

Рис. 15. Теплові автоматичні оповіщувачі:

а – плавкий замикаючий; б – плавкий, що розмикає; в – що самовідновлюється; 1 – біметалева пластинка; 2, 3 – контакти; 4 – ізолююча основа; 5 – регулювальний гвинт
