Сплошная система разработки.

Система разработки называется сплошной, если очистные работы в пределах этажа, выемочного поля или яруса ведутся одновременно с проведением подготовительных выработок, незначительно опережая очистные забои.

Основными элементами сплошной системы являются: откаточный штрек (транспортная выработка), вентиляционный штрек; очистной забой (рис 1).

Для ограждения штреков от влияния ГД выкладываются бутовые полосы 9 или оставляются целики 10. Откаточный штрек 5 опережает лавы на 50-200 м и используется для организации маневровых операций с вагонетками.

Вентиляционный штрек 8 проводится вслед за лавой общим угольным забоем.

Длина лавы может достигать 250 м. Забой прямолинейный. В начале и конце лавы проводят ниши для заводки исполнительного органа комбайна и привода конвейера.

Свежей воздух для проветривания подается по откаточному штреку 5, проходит по лаве 7 и загрязненная струя (пунктирные стрелки на рис) удаляется по вентиляционному штреку 8.

К недостаткам сплошной системы относится тесная взаимозависимость очистных и подготовительных работ. Подготовительные выработки в течение всего срока службы находятся в непосредственной близости с выработанным пространством и испытывают повышенное горное давление, что требует частого ремонта крепи. Другие недостатки – отсутствие предварительной разведки условий разработки и утечка воздуха через обрушенные породы выработанного пространства.

В настоящее время эта система применяется только на весьма тонких пластах Донбасса и на пластах, опасных по горным ударам.

Для выемки на крутых пластах применяют комбайны и струги с механизированными крепями. Очистной забой располагают по падению или под углом 5-7 ⁰ к линии падения в сторону массива угля, и тогда комбайн лучше прижимается к забою.

Управление кровлей – полным обрушением, плавным опусканием, закладкой.

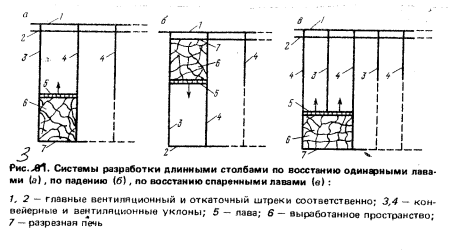

2. Система разработки длинными столбами

Система характеризуется независимым ведением очистных и подготовительных работ в пределах выемочного поля. К началу очистных работ все подготовительные выработки должны быть пройдены на всю длину. Достоинство столбовой системы по сравнению со сплошной, заключается в уменьшении расходов на поддержание штреков, отсутствии утечек воздуха между этажными штреками, возможности вести разведку пласта, простоте схем транспорта. Недостатки – значительное время на подготовку этажа, большой объем подготовительных работ.

Столбовые системы разработки применяются при различных способах подготовки шахтных полей: этажном, панельном и погоризонтном.

Подготовительные работы в каждом этаже начинаются от капитальной наклонной выработки 2 (бремсберг или уклон) проведением этажных откаточного 1, вентиляционного 3 и промежуточного 9 штреков. Для проветривания забоев подготовительных выработок параллельно штрекам проводятся просеки, которые сбиваются друг с другом печами.

Между этажными и промежуточными штреками проводятся разрезные печи 6, промежуточный бремсберг и людской ходок. В разрезных печах 6 монтируется оборудование и начинаются очистные работы.
