Жилые районы и микрорайоны

В жилых районах и микрорайонах следует предусматривать рациональное размещение подземных сетей. В настоящее время общепринятой схемой размещения магистральных подземных сетей в новых жилых районах является их трассировка по магистральным улицам и проездам. Городские же распределительные сети прокладывают, в основном, по улицам и проездам, окаймляющим квартал.

В современных условиях более прогрессивным направлением является размещение распределительных сетей внутри застройки. При этом варианте используются внутренние проезды и пешеходные аллеи, озеленяемые территории и технические подполья зданий. Внутримикрорайонные (квартальные) инженерные сети прокладывают в совмещенных траншеях общих коммуникационных тоннелях и технических подпольях зданий.

Магистральные сети общегородского, районного значения следует размещать в соответствии с комплексными схемами водоснабжения, канализации, энергоснабжения, а также телефонизации, радиофикации и диспетчеризации, разрабатываемыми в увязке с проектами планировки и застройки городов, жилых районов и микрорайонов. В комплексные проекты застройки и планировки необходимо включать разделы размещения инженерных сетей на улицах, проездах и межмагистральных территориях.

При размещении подземных сетей в жилом районе следует учитывать следующие факторы: архитектурно-планировочное решение жилого района; его размеры и конфигурацию; расположение источников снабжения и потребителей; рельеф и местные условия.

При выборе схем размещения и прокладки подземных сетей следует руководствоваться следующими положениями:

а) при проектировании комплексных схем инженерных сетей должны учитываться зависимости их технико-экономических показателей от градостроительных факторов, а также местные условия строительства. Под последними следует отнимать рельеф и гидрологические условия местности, объем и очередность строительства, развитие баз индустрии и механизации и т.п.;

б) размещение подземных сетей должно осуществляться в увязке с архитектурно-планировочным решением микрорайона и в отдельных случаях корректировать его с целью более рационального решения трассировки подземных сетей. Само решение планировки микрорайона должно учитывать возможность рационального размещения подземных коммуникаций;

в) при трассировке подземных сетей следует стремиться к максимальному сокращению протяженности сетей и созданию четкой схемы их размещения;

г) размещать подземные сети следует внутри застройки по центру нагрузок. Инженерные узлы (тепловые пункты) нужно по возможности располагать с низовой стороны по рельефу и в центре нагрузок.

Трассировку подземных сетей рекомендуется намечать с соблюдением следующих принципов:

1. Трассы сетей необходимо размещать внутри жилой зоны по осям нагрузок, инженерные узлы — в центре нагрузок.

2. Архитектурно-планировочное решение жилого района (система улиц, озеленение, пешеходные пути и размещение застройки) следует разрабатывать в увязке со схемами трассировки сетей.

3. Размещение сетей вести не по магистральным улицам, а по улицам менее интенсивного движения.

4. Комплексная прокладка должна осуществляться вне зоны проезжей части, в так называемых технических зонах, используемых для озеленения улиц. Размещение подземных сетей в зоне зеленых насаждений дает возможность уменьшить глубину их заложения, что дополнительно сокращает стоимость их прокладки и уменьшает эксплуатационные затраты при аварийных разрытиях.

5. При размещении магистральных подземных сетей должны быть рассмотрены варианты различных способов производства работ (открытый, щитовой, горизонтальное продавливание и т.д.).

Совершенствование размещения и способов прокладки подземных сетей невозможно без вариантного проектирования и всестороннего технико-экономического анализа, что в дальнейшем оправдает себя при строительстве и эксплуатации подземных сетей.

Оптимальной является схема, представляющая собой сочетание нескольких способов прокладки. Комбинированный способ позволяет запроектировать основные распределительные сети микрорайона во внутримикрорайонном тоннеле (коллекторе), а многочисленные вводы и ответвления к отдельным группам зданий — в совмещенных траншеях в грунте. Отдельные виды инженерных сетей, связанные с обязательным закольцеванием (водо-и газопроводные сети), прокладываются в раздельных траншеях в грунте. Любой из современных способов прокладки инженерных сетей не может быть рекомендован как преимущественный вид прокладки во всех случаях. В каждом отдельном случае надо принимать такой вид прокладки или искать такое гибкое сочетание различных способов прокладки, которое являлось бы технически целесообразным и экономически оправданным.

Размещение подземных сетей в плане

Перед укладкой инженерных сетей составляют поперечный профиль улицы или проезда, по которым сети будут прокладываться. В поперечных профилях улиц и дорог предусматриваются места для укладки сетей различного назначения. Так, на полосе между красной линией и линией застройки укладываются кабельные сети (силовые, связи, сигнализации, диспетчеризации); под тротуарами - тепловые сети или проходные каналы; на разделительных полосах - водопровод, газопровод и хозяйственно-бытовая канализация. Причем при ширине улиц в пределах красной линии 60 м и более прокладка подземных сетей проектируется по обеим сторонам улиц. Размещение подземных сетей по отношению к зданиям, сооружениям и зеленым насаждениям и их взаимное расположение должны исключать возможность подмыва фундаментов зданий и сооружений, повреждения близко находящихся сетей и зеленых насаждений, а также обеспечивать возможность ремонта сетей без затруднения для движения городского транспорта.

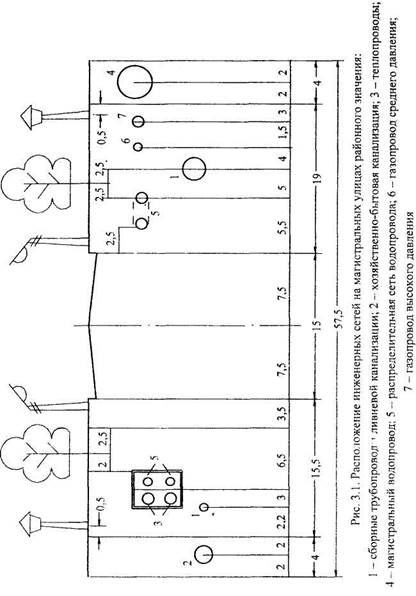

Пример расположения в плане подземных инженерных сетей показан

на рис. .

При подземной прокладке инженерных сетей должны соблюдаться определенные расстояния, предусмотренные нормами.

Пересечение трубопроводов с железнодорожными и трамвайными путями, а также автодорогами, как правило, должно происходить под углом 90°.

При пересечении газовых сетей другими сетями на первых на расстоянии до 15 м предусматриваются устройства для отбора проб на утечку газа. В ближайших к пересечению искусственных и естественных препятствий колодцах и камерах устанавливается запорная арматура, а также устройства для спуска воды из рабочих трубопроводов, каналов, футляров и тоннелей.
