Роторні аксіально-поршневі гідромашини
Аксіальні роторно-поршневі гідромашини бувають з нахиленою шайбою (рис.9.19 а) і з нахиленим блоком циліндрів (рис.9.19 б). Вони складаються з циліндрового блоку 1, поршнів 2, розподільного пристрою 3, приводного валу 4 і пристрою для зміни кута α нахилу шайби або блока. Максимальне значення кута α=20…300.

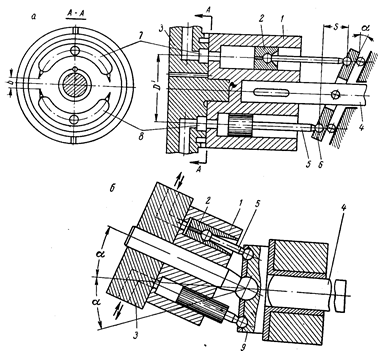

Рис.9.19. Схеми аксіальних роторно-поршневих гідромашин: а – аксіальна роторно-поршнева гідромашина з похилою шайбою; б – аксіальна роторно-поршнева гідромашина з похилим циліндром; 1 – роторно-циліндровий блок; 2 – поршні; 3 – розподільчий пристрій; 4 – приводний вал; 5 – шатуни; 6 – похила шайба; 7, 8 – вікна, що з’єднують поршні з лініями високого і низького тиску; 9 – ведучий диск
При обертанні блока 1 поршні 2, зв’язані шатунами 5 з нахиленою шайбою 6 або ведучим диском 9, здійснюють зворотно-поступальний рух в циліндрах. При віддаленні від розподільного вузла 3 поршні здійснюють всмоктування (насос) або робочий хід (двигун), а при наближенні – нагнітання (насос) або робочий хід (двигун), а при наближенні – нагнітання (насос) чи холостий хід (двигун). Підвід рідини до циліндрів і відвід від них здійснюється через отвори в торці циліндрового блока, які по черзі з’єднуються з розподільними серповидними вікнами 7 і 8, що є в розподільнику 3.
Зміною кута α можна регулювати не тільки подачу, а і напрям потоку рідини в гідромашині.
Середня розрахункова подача (витрата) гідромашини
, | (9.51) |
де d – діаметр циліндричної камери (поршня); Dб – діаметр кола на блоці, де розташовані осі циліндрів; z – число циліндрів; n – частота обертання вала машини.
При подачі рідини під тиском в циліндри блока машина буде працювати в режимі гідромотора. Середній крутний момент на вихідному валу розраховують за формулою
, | (9.52) |
в якій - перепад тиску, що спрацьовується в гідромашині.
