Расходомер Вентури.

Расходомер (см. рис. 3.7) служит для измерения расхода жидкости и представляет собой плавную сходящуюся – расходящуюся вставку, к которой подключается дифферциальный манометр. Для вывода расчетной формулы применим уравнение Бернулли для сечения 1-1 перед сужением и сечения 2-2 в сужении (α₁ = α₂ = 1).

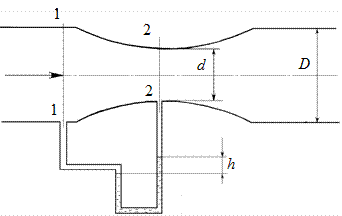

Рис. 3.7. Расходомер Вентури

.

(3.18)

С учетом уравнения неразрывности

.

(3.19)

Откуда , .

Зная перепад давления по дифференциальному манометру, можно для данного диаметра вставки и трубы определить расход жидкости, протекающей через трубу.

Для ртутного манометра

Обычно расходомеры выпускаются для определенных диаметров труб и его диаметр d и D известны.

В этом случае формула упрощается

,

(3.20)

где μ – коэффициент, учитывающий конструктивные особенности прибора, в частности , и вносится в паспорт прибора.
