На лесозаготовительных складах

Лесозаготовительные склады устраивают поближе к лесо-повальным местам. На лесозаготовительном складе хранится лес и там же производится пакетирование.

Средствами погрузки деревьев в виде стволов с кронами и хлыстов на подвижной состав лесовозного транспорта (в вагоны-хлыстовозы) от места их заготовки до лесоперерабатывающих предприятий (складов) являются; тракторные погрузчики на базе гусеничных тракторов с челюстными захватами грузоподъёмностью 6,5 тс и лесными трёхлапными грейферами.

Лес, выгруженный из лесовозного подвижного состава, укладывают в запас. Затем деревья с кроной очищают от сучьев,

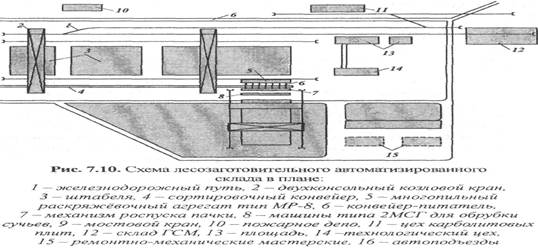

Рис. 7.10. Схема лесозаготовительного автоматизированного

склада в плане:

1 - железнодорожный путь, 2 - двухконсояьный козловой кран,

3 - штабеля, 4 - сортировочный конвейер, 5 -многопильный

раскряжёвочный агрегат тип МР-8, 6 - конвейер-питатель,

7 - механизм роспуска пачки, 8 - машины типа 2МСГ для обрубки

сучьев, 9 - мостовой кран, 10 - пожарное депо, 11 - цех карболитовых

плит, 12 - склад ГСМ, 13 - площадь, 14 - технологический цех,

15 - ремонтно-шханическис мастерские. 16 – автоподъезды

ведут раскряжёвку хлыстов на круглые сортаменты ровку и штабелирование лесоматериалов, их перемещение к местам переработки.

Для переработки древесины лесоперерабатывак предприятия имеют специальные машины, оборудование и необходимые сооружения, в т.ч. электрическую станцик понизительную подстанцию, ремонтно-механичемТс терские, служебные и подсобные помещения, противопожап" ное оборудование.

Рассмотрим схему лесозаготовительного автоматизиро ванного склада в плане (рис. 7.10)

Грузооборот автоматизированного склада составляет 300 тыс м³. Склад оборудован мостовым краном 9 пролей 31,5 м с двумя тележками грузоподъёмностью 30 тс для грузки деревьев с кроной из автомобилей и прицепов. Эксплуатационная производительность крана П_экс = 1500 м³/смен. Для оорывки сучьев применена машина 8 типа 2МСГ поо водительностью более 1 м³/мин.

На складе применяется также сучкорезная машина обрабатывающая пачку деревьев в объеме полного воза.

После одновременной обработки пачки хлысты из мац ны передают краном к механизму роспуска пачки 7 для штучной их подачи на многопильный раскряжёвочный агрегат 5 типа МР-8. Поперечный конвейер 6, примыкающий к раскряжёвочному агрегату, служит его питателем.

Хлыст, лежащий в гнезде у раскряжёвочных пил отключает поперечный конвейер-питатель 6. Оператор агрегата задает программу раскряжёвки хлыста. После раскряжёвки передачи сортимента (лесоматериала с определёнными типоразмерами) на сортировочный конвейер 4 автоматически включается конвейер-питатель 6, который подаёт новый хлыст в раскряжевочный агрегат 5. Производительность раскряжевочного агрегата П_экс = 500 м³/смен.

Сортировочный конвейер 4 оборудован сбрасывателями. По нему сортименты доставляют в карманы-накопители, откуда козловым двухконсольным краном 2 укладываются в штабеля с последующей погрузкой на полувагоны, отирав мые по железной дороге 1.

Из технологического цеха 14 материалы и дрова отгружаются с площадки 13 электропогрузчиками ЭП-4004 или ЭП-103.

Погрузочно-разгрузочными машинами (ПРМ) являются: кран кабельный КК-20 длиной пролёта 100 м и грузоподъёмностью 20 тс.

Типы ПРМ для укладки древесины в штабеля и погрузки в полувагоны: ККУ-10м, ККУ-12.5, ККС-10 и К-305Н (длиной пролёта 32 м, грузоподъёмностью 30 тс и высотой подъёма 10 м).

Выгрузка длинномерного круглого леса из полувагонов осуществляется: стреловыми кранами с грейфером КДВ-15П, КЖДЭ-4-25м, КДЭ-151, КДЭ-161, КДЭ -261 и т.д. и автопогрузчиками 4008 и 4028 с эксплуатационной производительностью П_экс = 100 тс/ч при перемещении на расстояние 20 м.
