Передатчик

2.1 Тип номинального источника

В зависимости от характеристик затухания/дисперсии и иерархического уровня каждого приложения из таблицы 1, к используемым в передатчике устройствам относятся светодиоды (СД), лазеры, излучающие на многих продольных модах (МПМ), и лазеры, излучающие на одной продольной моде (ОПМ). В Рекомендации G.957 для каждого из приложений указывается номинальный тип источника. Понятно, что указание типа номинального источника не является требованием и что устройства на ОПМ могут быть использованы для любого приложения, котором СД или МПМ применяются в качестве типа номинального источника, а устройства на МПМ могут быть использованы для любого приложения, в котором в СД применяется в качестве типа номинального источника, без какого-либо ухудшения показателей работы системы.

2.2 Спектральные характеристики

Спектральная ширина для СД и лазеров, излучающих на МПМ, задается максимальным среднеквадратичным значением (СКЗ) ширины при стандартных рабочих условиях (рис.2). Под среднеквадратичным значением или величиной ширины понимается стандартное отклонение (σ) спектрального распределения. Метод измерения среднеквадратичных значений должен учитывать все моды, уровень которых ниже уровня пиковой моды не более чем на 20 дБ.

Рисунок 2 – Характеристика излучения лазера, работающего на МПМ

Для лазеров, излучающих на ОПМ, максимальная спектральная ширина определяется полной максимальной шириной пика на центральной длине волны, величина которого на 20 дБ меньше максимальной амплитуды на центральной длине волны при стандартных условиях функционирования. Кроме того, с целью ограничения шума разделения мод в системах с ОПМ устанавливается минимальное значение коэффициента подавления боковых мод лазера (рис.3).

В настоящее время не существует согласованного надежного метода оценки штрафов по дисперсии, возникающих из-за изменений длины волны излучения лазера и конечного коэффициента подавления боковых мод для лазеров, излучающих на ОПМ. Вследствие этого значения ширины линии излучения лазера на ОПМ для приложений L-4.2 (STM-4 1550), S-16.1, S-16.2, L-16.1, L-16.2 и L-16.3 являются предметом дальнейшего исследования.

Имеющиеся в настоящее время данные указывают на то, что определения спектральной ширины, основанные на усредненных по времени спектральных измерениях недостаточно хорошо коррелируют со штрафом по тракту, чтобы допустить их использование для обеспечения соответствующих показателей работы устройств на ОПМ.

Рисунок 3 – Характеристика излучения лазера, работающего на ОПМ

Необходимость более точного определения характеристик лазера признается, в частности, для систем большой дальности. В настоящее время лучшим существующим методом является испытание волокна на передачу. В его схему входят испытываемый передатчик, испытываемые волокна с максимальной дисперсией, определенной для максимальной дальности связи системы, и опорный приемник. Динамические характеристики передатчика оцениваются затем путем измерения коэффициента ошибок по битам.

Вышеупомянутый метод используется также в целях проведения проверки приемлемости лазера.

Таким образом, оценка лазера производится путем его включения в состав передатчика моделируемой системы передачи. Лазеры с приемлемыми спектральными характеристиками устанавливаются на основе удовлетворительной помехозащищенности моделируемой системы.

Альтернативные методы для снятия характеристик динамических показателей работы лазера являются предметом дальнейшего исследования.

В сетях СЦИ, в которых используются оптические усилители, необходимо применять передатчик с соответствующими спектральными характеристиками для получения целевых расстояний, превышающих расстояния, определенные для приложений большой дальности.

2.3 Средняя вводимая мощность

Средняя вводимая мощность в опорной точке S – это средняя мощность псевдослучайной последовательности данных, вносимой в волокно передатчиком. Она задается в виде диапазона, с тем, чтобы предусмотреть некоторую оптимизацию по стоимости и покрыть допуски на работу в стандартных условиях функционирования, ухудшение соединителей передатчиков, измерительные допуски и эффекты старения. Эти величины позволяют рассчитать значения чувствительности и перегрузки приемника в опорной точке R.

Вводимая мощность в дБм означает, что основанием является мощность 1 мВт. 1дБм = 10 lg(P_ввод/1мВт), отсюда Р_ввод=1мВт ∗ 10^1/10= 1,26 мВт. 0 дБм означает 1 мВт.

Предметом дальнейшего исследования является возможность получения эффективных по стоимости конструкций системы для приложений большой дальности с использованием неохлаждаемых лазеров с максимальными средними вводимыми мощностями, превышающими приведенные в таблицах 2–4 значения, для которых на участках с низкими потерями требуются внешние съемные оптические аттенюаторы.

В случае возникновения условий отказа в оборудовании вводимая мощность и максимально возможное время облучения персонала должны быть ограничены по соображениям обеспечения безопасности в отношении волоконно-оптических систем/лазеров в соответствии со стандартом МЭК 60825.

2.4 Коэффициент гашения

Соглашение, принятое для уровня оптической логики, состоит в следующем:

– излучение света для логической "1";

– отсутствие излучения для логического "0".

Коэффициент гашения (EX) определяется как:

К_г = 10 lg ( P_лог1/P_лог0)

где P_лог1 – средний уровень оптической мощности в центре логической "1", а P_лог0– средний уровень оптической мощности в центре логического "0". Методы измерения коэффициента гашения изучаются.

2.5 Маска глаз-диаграммы

В Рекомендации G.957 общие характеристики формы импульсов передатчика, включая время установления, выброс на фронте импульса, отрицательный выброс перед фронтом импульса и "звон", которые должны контролироваться для предотвращения чрезмерного ухудшения чувствительности приемника, определяются в виде маски глаз-диаграммы передатчика в точке S. В целях оценки сигнала передачи важно учитывать не только раскрыв глаз-диаграммы, но также ограничения, связанные с выбросами и провалами. Параметры, определяющие маску глаз-диаграммы передатчика, показаны на рисунке 4. В Приложении 2 к G.957 рассматриваются измерительные установки для определения глаз-диаграммы оптического сигнала передачи.

Рисунок 4 – Параметры глаз-диаграммы для различных интерфейсов

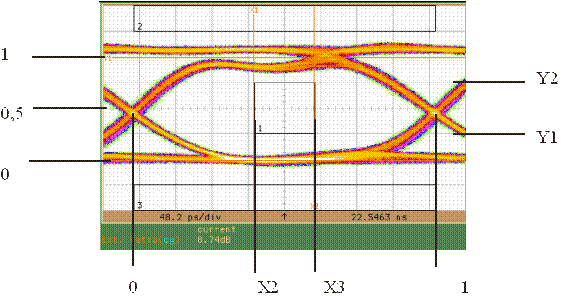

Рисунок 5/G.957 – Маска глаз-диаграммы для оптического сигнала передачи и реальная глаз-диаграмма (STM-16)
