Типы ловушек

• Ловушки, связанные с тектоническим экранированием пласта-коллектора. В этом случае ловушка может образоваться, например, и на опушенном крыле антиклинальной складки, и на моноклинали, если нарушение в плане имеет криволинейную форму. В сейсмическом поле важно выявить признаки, характеризующие тектонические нарушения, и просле­дить их по площади наблюдений.

• Ловушки, связанные с фациалъным (литологическим) замещением пласта-коллектора. Как и выклинивание, фациальное замещение может происходить и на антиклинали, и на моноклинали; в этом случае оно имеет те же особенности поведения экранирующей поверхности. Однако характер латерального экрана при фациальном замещении принципиально иной: это нерезкая, с постепенным переходом одних пород в другие, поверхность, имеющая сложную геометриче­скую форму (взаимное выклинивание слоев, например). Замещение может происходить как внутри пласта при приблизительном сохранении его мощности, так и у границы раздела (эрозионной поверхности, например) или в полностью однородной среде. В сейсмическом волновом поле латеральный экран не про­является, как правило, и выявление замещений, особенно внутри пласта, представляет собой сложную задачу.

• Ловушки, связанные с органогенными постройками рифами: барьерными, шельфовыми, береговыми, кольцевыми и т. д. Высокая продуктивность рифовых отложений связана с хорошими коллекторскими свойствами рифового резервуара, обычно перекрытого мощными непроницаемыми глинистыми отложениями. Кроме

того, в крупных, относительно глубоководных, бассейнах формируются высокопроницаемые материнские толщи, а рифовые системы являются весьма благоприятными ловушками для углеводородов (УВ).

Выделяются две основные группы ловушек: расположенные непосредственно в рифовом резервуаре и во внерифовых, обычно покрывающих, отложениях. Собственно рифовые ловушки подразделяются на палеогеоморфологические, литолого-палеогеоморфологические, структурно-палеогеоморфологические и структурные. Отличительные особенности представлены на рисунке.

1-рифы; 2-проницаемые межрифовые и зарифовые отложения; 3-непроницаемые межрифовые и предрифовые отложения; 4-непроницаемые зарифовые отложения;

5-непроницаемые; толщи-покрышки разного состава; 6-коллекторы нерифовых отложений;7-объем ловушки

Основные типы ловушек нефти и газа, связанные с рифами

В некоторых случаях нефтегазоносность проявляется в вышележащих тектонических структурах, генетически связанных с рифами, но возможна комбинация различных типов ловушек вне рифа.

Рифы часто достигают значительных размеров и по ряду специфических признаков отчетливо проявляются в сейсмическом поле.

Ловушки, связанные с песчаными телами - отложениями палеорусел, палео-дельт, прибрежными барами, косами и т. д. Коллекторские свойства этих отло­жений изменчивы, размеры по высоте малы, в то время как по площади могут быть весьма значительны. В сейсмическом поле проявляются слабо и могут быть выявлены, главным образом, по характерным особенностям конфигура­ции сейсмических признаков в плане, зависящем от генезиса ловушки.

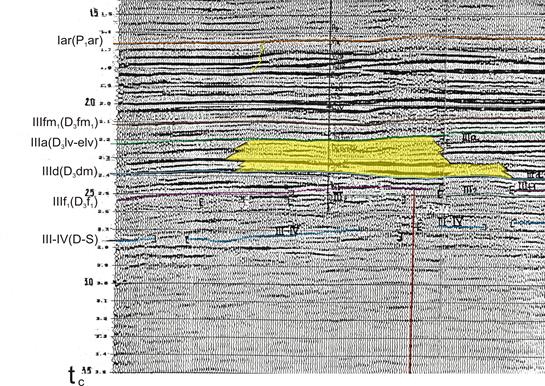

Фрагмент временного разреза по профилю на Северо-Командиршорской площади.

К числу критериев, позволяющих распознать карбонатную постройку на временных разрезах, относятся те сейсмические параметры, по которым можно прямо наметить очертания этого карбонатного тела или те, которые косвенно свидетельствуют о его присутствии, либо его форме, а именно:

1) Внешние очертания. Как правило, граница постройки очерчивается непосредственно конфигурацией зарегистрированных отраженных волн.

Положительная аномалия Δt₀ между перекрывающими и подстилающими рифовый комплекс горизонтами – наиболее распространенный признак для рифов в бассейнах всех типов.

2) Наличие в области рифа антиклинальных перегибов по отражающим горизонтам в надрифовой толще, обусловленных существованием структуры облекания.

3) Наличие угловых несогласий между горизонтами, обрисовывающими структуру облекания, из-за выполаживания этой структуры вверх по разрезу и соответствующей этому сокращение величины Δt₀ над рифом.

4) Наличие наклоненных осей синфазности на участках склонов рифового тела; отчетливо выраженные угловые несогласия этих осей синфазности с выше и ниже залегающими отражающими горизонтами - так называемые "сейсмические клинья", являющиеся на временных разрезах сейсмическим образом отложений рифового шельфа, либо выклинивающихся компенсирующих толщ.

5) Наличие в области рифов "ложных" перегибов, преимущественно положительных, по отражающим горизонтам в подрифовой толще, связанных с аномально высокими скоростями распространения упругих волн в рифах.

6) Ухудшение или потеря корреляции волн, уменьшение числа фаз в надрифовых отражающих горизонтах. Этот признак присутствует не всегда; зависит от крутизны рифа, характера сложности разреза, степени его уплотнения и доломитизации надрифовых пластов и других причин.

7) Изменение частотного состава колебаний и их амплитуды отмечается на временных разрезах некоторым ослаблением и почти полным затуханием регулярной записи ("тусклое пятно").

8) Аномальное изменение физических свойств, в частности, средних и интервальных скоростей. Величина скоростной аномалии непосредственно связана с разностью интервальных скоростей между рифовым телом и латерально смежными толщами.

9) Появление волн спутников: дифрагированных, либо сложных волн другого типа, характерных для склонов рифов, перекрытых резко выклинивающимися к их вершинам пород толщи заполнения.
