Диапазоны электромагнитного спектра

Характеристики беспроводной линии связи — расстояние между узлами, территория охвата, скорость передачи информации и т. п. — во многом зависят от частоты используемого электромагнитного спектра (частота f и длина волны X связаны соотношением с = f х X).

На рис. 50. показаны диапазоны электромагнитного спектра. Можно сказать, что они и соответствующие им беспроводные системы передачи информации де­лятся на четыре группы.

Ø Диапазон до 300 ГГц имеет общее стандартное название — радио диапазон. Союз ITU разделил его на несколько поддиапазонов (они показаны на рисун­ке), начиная от сверхнизких частот (Extremely Low Frequency, ELF) и закан­чивая сверхвысокими (Extra High Frequency, EHF). Привычные для нас радиостанции работают в диапазоне от 20 кГц до 300 МГц, и для этих диапа­зонов существует хотя и не определенное в стандартах, однако чаете* исполь­зуемое название широковещательное радио. Сюда попадают низкоскорост­ные системы AM- и FM-диапазонов, предназначенные для передачи данных со скоростями от нескольких десятков до сотен килобит в секунду. Примером могут служить радиомодемы, которые соединяют два сегмента локальной сети на скоростях 2400, 9600 или 19200 Кбит/с.

Ø Несколько диапазонов от 300 МГц до 3000 ГГц имеют также нестандартное название микроволновых диапазонов. Микроволновые системы представ­ляют наиболее широкий класс систем, объединяющий радиорелейные линии связи, спутниковые каналы, беспроводные локальные сети и системы фикси­рованного беспроводного доступа,, называемые также системами беспровод­ных абонентских окончаний (Wireless Local Loop, WLL).

Ø Выше микроволновых диапазонов располагается инфракрасный диапазон. Мик­роволновые и инфракрасный диапазоны также широко используются для бес­проводной передачи информации. Так как инфракрасное излучение не может проникать через стены, то системы инфракрасных волн используются для образования небольших сегментов локальных сетей в пределах одного поме­щения.

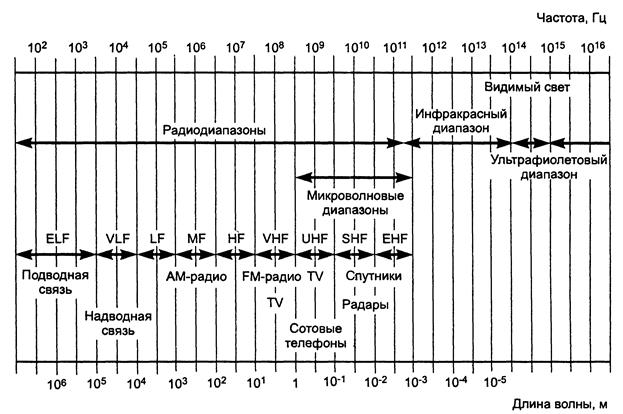

Рис. 50.Диапазоны электромагнитного спектра

Ø В последние годы видимый свет тоже стал применяться для передачи информации (с помощью лазеров). Системы видимого света используются как высокоскоростная альтернатива микроволновым двухточечным каналам для организации доступа на небольших расстояниях.
