Описание конструкции

Карданная передача состоит из переднего и заднего карданных валов, промежуточной упругой опоры, эластичной муфты, подвижного шлицевого соединения и двух карданных шарниров. Наличие двух карданных шарниров и шлицевого соединения дает возможность передавать крутящий момент от коробки передач к главной передаче под углом, постоянно изменяющимся при работе подвески. Карданные валы изготовлены из стальной тонкостенной трубы. Передний вал имеет на обоих концах шлицевые наконечники, а задний – вилки карданных шарниров.

Эластичная муфта предназначена для поглощения вибраций и рывков в карданной передаче. Через два фланца она соединяет коробку передач и передний карданный вал. Их соосность обеспечивается центрирующим кольцом на валу коробки передач и центрирующей втулкой во фланце карданного вала.

Промежуточная опора состоит из шарикового радиального подшипника, установленного в кронштейне внутри резиновой изолирующей подушки. Кронштейн закреплен на кузове с помощью поперечины через виброизолирующие втулки.

Карданный шарнир состоит из двух вилок, закрепленных на валах, которые соединены между собой крестовиной. На полые шипы крестовины надеты игольчатые подшипники с уплотнительными манжетами. Подшипники зафиксированы в вилках стопорными кольцами.

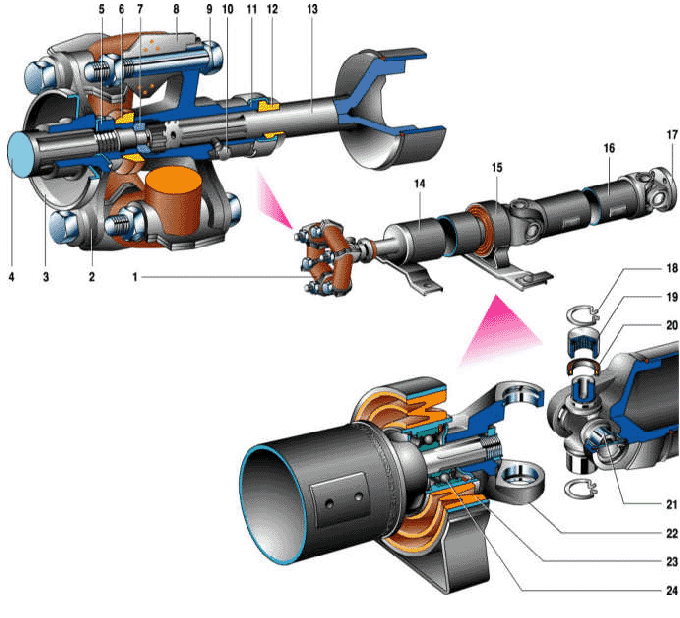

1 – эластичная муфта; 2 – фланец вторичного вала коробки передач; 3 – грязеотражатель; 4 – вторичный вал коробки передач; 5 – гайка; 6 – уплотнитель центрирующего кольца; 7 – центрирующее кольцо; 8 – вкладыши эластичной муфты; 9 – болт;10 – пробка;11 – фланец переднего карданного вала;12 – манжета; 13 – шлицевой конец переднего карданного вала; 14 – передний карданный вал; 15 – промежуточная опора;16 – задний карданный вал; 17 – фланцевая вилка; 18 – стопорное кольцо;19 – подшипник карданного шарнира; 20 – манжета;21 – крестовина; 22 – вилка; 23 – упругая подушка 24 – подшипник промежуточной опоры.

Разборка и сборка карданной передачи.Оба вала карданной передачи на заводе динамически балансируют совместно приваркой пластин по концам трубы вала. Поэтому при разборке нужно отметить метками взаимное положение валов, чтобы при сборке все поставить на прежнее место. Вилки заднего карданного вала должны лежать в одной плоскости. Для этого на заводе на наконечнике трубы и на вилке делают стрелки или риски, которые должны быть на одной линии. Фланец промежуточного карданного вала должен устанавливаться на шлицы таким образом, чтобы вилки этого вала и прилегающая к фланцу вилка заднего вала лежали в одной плоскости. При изменении взаимного расположения деталей нарушается балансировка и повышается вибрация. При износе отдельных деталей вала (кроме деталей промежуточной опоры) следует менять весь вал, а еще лучше - оба вала, если после ремонта нет возможности валы сбалансировать. Задний карданный вал надо устанавливать шлицевым концом к промежуточной опоре. Для разборки карданных шарниров нужно, предварительно сняв стопорные кольца, выпрессовать два противоположных игольчатых подшипника - один наружу, а другой внутрь вилки. Подшипники надо выпрессовывать на ручном прессе; при пользовании молотком из-за резких ударов возможна выпрессовка из стаканчиков обойм с сальниками, а также поломка игольчатых подшипников. Подшипник, выпрессованный наружу, надо снять, а выпрессованный внутрь снова вставить в отверстие вилки и выпрессовать наружу, затем вынуть крестовину. При сборке шарнира необходимо обращать внимание на то, чтобы в каждом подшипнике крестовины было по 20 роликов. Отсутствие даже одного ролика приводит к разрушению шарнира. Игольчатые подшипники разбирать не следует. Ролики в каждом подшипнике подобраны по диаметру, поэтому их нельзя переставлять с одного подшипника на другой или частично заменять. Основные части кардана: крестовина и две вилки с проушинами. Шипы крестовины входят в проушины вилок и закрепляются в них шарнирно при помощи стальных стаканов с игольчатыми подшипниками. , защищаемых от проникновения грязи и утечки смазки сальниками . Смазываются подшипники через масленку , от которой масло к подшипникам подаётся по каналу , просверленному в крестовине. Крестовина кардана может свободно поворачиваться на некоторый угол относительно вилки одного вала, а вилка другого вала также может поворачиваться относительно крестовины.

Диагностика карданной передачи: заключается в определении величины биения карданного вала, износа шарниров и шлицевых соединений. Биение карданного вала можно определить при помощи специального прибора. Для этого автомобиль устанавливают на осмотровую канаву. Подъемником вывешивают одно заднее колесо. Выключают передачу и снимают с ручного тормоза. Подкручивая внешнее колесо, определяют биение карданного вала, которое равно разности максимальных и минимальных показателей индикатора. Допустимое значение биения для легковых автомобилей — не более 0,6 мм.

Контрольные вопросы:

1. Опишите назначение и основные части карданной передачи.

2. Опишите назначение, устройство и работу карданов неравной угловой скорости.

3. Опишите назначение, устройство и работу промежуточной опоры карданных передач.
