Перемычки, их разновидности

В кирпичных стенах могут встречаться арочные, клинчатые, стальные, рядовые, армокирпичные, монолитные и сборные железобетонные перемычки.

Арочные и клинчатые перемычки представляют собой кладку, выполненную из кирпича на ребро. Они прочны и не требуют металла, но трудоемки и чувствительны к неравномерным осадкам опор и сотрясениям.

Рядовая перемычка представляет собой участок обычной сплошной кладки над проемом, выполненной на растворе более высокой марки. Высота такого участка кладки принимается равной 1/4 размера перекрываемого проема, но не должна быть менее четырех рядов кладки из кирпича и трех рядов кладки из камней. Под перемычку устраивается временная опалубка.

Концы арматуры заделывают в стены (за опоры перемычки) не менее чем на 25 см.

Рядовыми перемычками перекрывают проемы шириной до 2 м. Рядовые перемычки трудоемки и чувствительны к неравномерным осадкам опор и сотрясениям.

Армокирпичными перемычками, представляющими собой кирпичную кладку, армированную в швах продольной стальной арматурой, перекрывают проемы шириной более 2 м.

Монолитные железобетонные перемычки представляют собой небольшие железобетонные балки с различной конфигурацией сечения, бетонируемые в опалубке на месте, над проемом. При современном строительстве, как правило, применяются сборные железобетонные перемычки в виде различных комбинаций готовых бетонных брусков и плит.

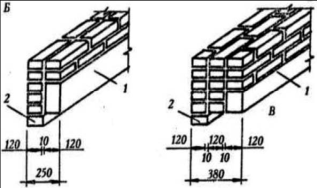

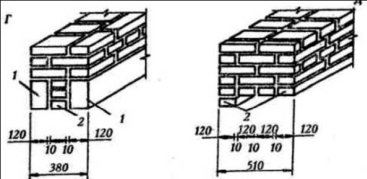

Рис. 19. Железобетонные перемычки (размеры в мм): а — общий вид; б, в — наружные стены толщиной 25 и 38 см; г — наружная и внутренняя стена толщиной 38 см; д — наружная стена толщиной 51 см: 1 — несущая перемычка; 2 — ненесущая перемычка

При отсутствии железобетонных перемычек проемы перекрывают специальной кирпичной кладкой, устраивая рядовые, клинчатые или арочные перемычки.

Рис. 20. Перемычки из кирпичной кладки: а — рядовая; б — арочная; в — клинчатая: 1 —4 см слоя раствора; 2 — арматура; 3 — кладка; 4 — опалубка; 5 — кладка арки; 6 — замковые кирпичи;7 — угол кладки кирпичей

Разновидностью арочной является полуциркулярная (циркулярная) кирпичная перемычка.

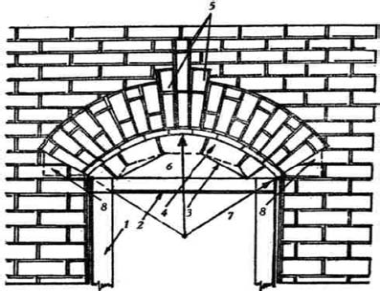

Рис. 21. Конструкция полуциркулярной арочной перемычки: 1 — стойка; 2 — прогон;3 — кружало: 4 — опалубка; 5 — замковые кирпичи; 6—ось арки; 7 — радиус арки; 8 — пята

Кирпичные перемычки выкладывают по предварительно установленной опалубке, которая снимается только после полного схватывания раствора.

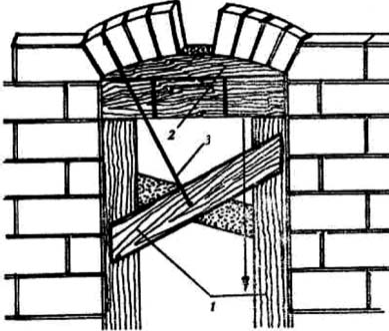

Рис. 22 Опалубка с кружалом для кладки арочной перемычки: 1 — элементы опалубки; 2 — кружало; 3 — шнур для контроля радиуса арки

Рис. 23. Арочные кирпичные перемычки с различным радиусом арки
