Манипуляторы

Манипуляторы, или координатные устройства ввода информации, являются неотъемлемой частью современного компьютера. Наиболее известны следующие типы манипуляторов: мышь, трекбол, графические планшеты, устройства ввода, применяемые в ноутбуках — тачпад и трэкпойнт, а также джойстики.

Подключение мыши к компьютеру

Изначально для подключения мыши к компьютеру использовался провод (в обиходной речи «хвост») который подключался в один из портов компьютера. Первым из широко применяемых стандартных портов стал COM-порт, в последствии его сменил порт PS/2, который в настоящее время всё больше вытесняется портом USB.

Провод часто являлся помехой при работе с мышью, поэтому от него неоднократно пытались избавиться. Первыми попытками было внедрение инфракрасной связи между мышью и специальным приёмным устройством, которое, в свою очередь, подключалось к порту компьютера. Но оптическая связь, как показала практика, тоже не лишена недостатка, любое препятствие между мышью и датчиком мешало работе.

Радиосвязь между мышью и приёмным устройством, подключённым к компьютеру, позволила избавиться от недостатков инфракрасной связи.

Сейчас для связи стало всё более широко применяться Bluetooth-соединение, это позволяет избавиться от приёмного устройства, так как некоторые компьютеры уже оснащены Bluetooth-адаптером. Хотя на данный момент (конец 2006 года) Bluetooth-мыши всё ещё дороги.

Графический планшет (или дигитайзер, диджитайзер) — это устройство для ввода рисунков от руки непосредственно в компьютер. Состоит из пера и плоского планшета, чувствительного к нажатию пера. Также к планшету может прилагаться специальная мышь.

К наиболее известным производителям манипуляторов относятся компании Genius, Logitech, Microsoft, Mitsumi.

Сканер

Ска́нер (англ. scanner) — устройство, которое создаёт цифровое изображение сканируемого объекта.Полученное изображение может быть сохранено как графический файл, или, если оригинал содержал текст, распознано посредством программы распознавания текста и сохранено как текстовый файл.

Рассмотрим принцип действия планшетных сканеров, как наиболее распространённых моделей. Сканируемый объект кладётся на стекло планшета сканируемой поверхностью вниз. Под стеклом располагается подвижная лампа, движение которой регулируется шаговым двигателем.

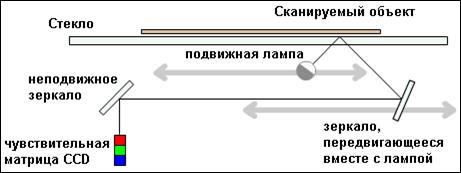

Рис. 28. Устройство планшетного сканера.

Свет, отражённый от объекта, через систему зеркал попадает на чувствительную матрицу (CCD — Couple-Charged Device), далее на АЦП и передаётся в компьютер. За каждый шаг двигателя сканируется полоска объекта, потом все полоски объединяются программным обеспечением в общее изображение.

В зависимости от способа сканирования объекта и самих объектов сканирования существуют следующие виды сканеров:

Планшетные — наиболее распространённые, поскольку обеспечивают максимальное удобство для пользователя — высокое качество и приемлемую скорость сканирования. Представляет собой планшет, внутри которого под прозрачным стеклом расположен механизм сканирования.

Ручные — в них отсутствует двигатель, следовательно, объект приходится сканировать вручную, единственным его плюсом является дешевизна и мобильность, при этом он имеет массу недостатков — низкое разрешение, малую скорость работы, узкая полоса сканирования, возможны перекосы изображения, поскольку пользователю будет трудно перемещать сканер с постоянной скоростью.

Листопротяжные — лист бумаги вставляется в щель и протягивается по направляющим роликам внутри сканера мимо ламы. Имеет меньшие размеры, по сравнению с планшетным, однако может сканировать только отдельные листы. Многие модели имеют устройство автоматической подачи, что позволяет быстро сканировать большое количество документов, причем в ряде моделей – с двух сторон за один прогон.

Планетарные — применяются для сканирования книг или легко повреждающихся документов. При сканировании нет контакта со сканируемым объектом (как в планшетных сканерах).

Барабанные — применяются в полиграфии, имеют большое разрешение (около 10 тысяч точек на дюйм). Оригинал располагается на внутренней или внешней стенке прозрачного цилиндра (барабана).

Слайд-сканеры — как ясно из названия, служат для сканирования плёночных слайдов, выпускаются как самостоятельные устройства, так и в виде дополнительных модулей к обычным сканерам.

Сканеры штрих-кода — небольшие, компактные модели для сканирования штрих-кодов товара в магазинах.

Характеристики сканеров

Формата сканируемой поверхности: А4 (стандартный печатный лист), A3, слайд-сканеры под формат пленки 13х18 и 18х24…

Оптическое разрешение. Разрешение измеряется в точках на дюйм (dots per inch — dpi). Указывается два значения, например 600x1200 dpi, горизонтальное — определяется матрицей CCD, вертикальное — определяется количеством шагов двигателя на дюйм.

Интерполированное разрешение. Искусственное разрешение сканера достигается при помощи программного обеспечения. Его практически не применяют, потому что лучшие результаты можно получить, увеличив разрешение с помощью графических программ после сканирования. Используется производителями в рекламных целях.

Скорость работы. Измеряется в страницах в минуту, при этом имеются в виду страницы определенного формата и определенное разрешение сканнера, из числа возможных.

Глубина цвета. Определяется качеством матрицы CCD и разрядностью АЦП. Измеряется количеством оттенков, которые устройство способно распознать. 24 бита соответствует 16777216 оттенков. Современные сканеры выпускают с глубиной цвета 24, 30, 36 бит. Несмотря на то, что графические адаптеры пока не могут работать с глубиной цвета больше 24 бит, такая избыточность позволяет сохранить больше оттенков при преобразованиях картинки в графических редакторах.

Основные производители: Fujitsu, Mustek, Hewlett-Packard (HP).
