Принтеры

Принтер(от англ. print — печать) — периферийное устройство компьютера, предназначен­ное для перевода текста или графики на физический носитель из электронного вида.

Классификация принтеров: матричные (рис.2.2.1 и 2.2.2.), лазерные (рис.2.2.3 и 2.2.4), термопринтеры (рис.2.2.5 и 2.2.6) , сублимационные (рис. 2.2.7 и рис. 2.2.8), дупликаторы ( рис. 2.2.9), светодиодные (рис.2.2.10), струйные (рис.2.2.11). По количе­ству цветов печати: чёрно-белые (монохромные) и цветные.

В матричном принтере изображение формируется печатающей знакосинтезирующей головкой, которая со­стоит из набора иголок (игольчатая матрица, обычно 24 иглы), приводимых в действие электромагнитами. Иголки ударяют по бумаге через красящую ленту, формируя точечное изображение.

Рис.2.2.1. Устройство матричного принтера Рис. 2.2.2. Знакосинтезирующая игольчатая головка

В лазерном принтере луч лазера отклоняется вращающимся зеркалом и, проходя через распределительную линзу, фокусируется на фотовалу. Лазер активизируется только в тех местах, на которые магнитный вал в дальнейшем должен будет нанести тонер. Под действием лазера участки фоточувствительной поверхности фотовала, которые были засвечены лазером, становятся электропроводящими, и заряд на этих участках «стекает» на металлическую основу фотовала. Тем самым на поверхности фотовала создаётся электростатическое изображение будущего отпечатка в виде ослабленного заряда. Бумага с «насыпанным» тонерным изображением двигается далее к узлу закрепления (печке). Закрепляется изображение за счёт нагрева и давления

Рис. 2.2.3 Устройство лазерного принтера Рис. 2.2.4

Рис. 2.2.5 Структура бумаги для термопринтеров Рис. 2.2.6 Дизайн термопринтера

Термические принтеры используют обычно в факсах и кассовых аппаратах. Они отлича­ются расходным материалом — веществом на основе парафина, плавящимся при 60 град. по Цельсию. Печатающий элемент представляет собой панель с нагреваемыми элементами. В за­висимости от подаваемого изображения нагреваются те или иные элементы, которые застав­ляют темнеть специальную термобумагу в месте нагрева. Достоинством данного типа принтера несомненно служит то, что ему не нужны никакие расходные материалы, кроме специальной бумаги. Недостаток - все в той же специальной бумаге и медленной скорости печати.

Рис. 2.2.7. Термосублимационный принтер Рис. 2.2.8. Картридж для сублимационного принтера

Термосублимационные принтеры (рис.4.3.3) реализуют нагрев красителя и перенос его на термобумагу (пленку) в жидкой или газообразной фазе. При этом процесс испарения красителя минует его жидкую фазу, что и носит название сублимация. Сублимационная технология пе­чати принципиально отличается от струйной: здесь в качестве расходных материалов исполь­зуются не чернила, а картриджи с пленкой, которая похожа на листы цветного целлофана разного цвета, склеенные между собой по краям. В этой пленке заключены слои твердого кра­сителя трех основных цветов, применяемых в печати (напомним: голубой, желтый, пурпур­ный). При нагреве краситель испаряется с пленки, мгновенно переходя из твердого состояния в газообразное, минуя жидкое. Полученное в результате возгонки облачко газообразного краси­теля осаждается на бумаге. Печатающая головка сублимационного принтера собрана из миниатюрных нагрева­тельных элементов, каждый из которых может нагреваться с высокой точностью. И чем силь­нее нагрет элемент, тем больше красителя испаряется и поглощается бумагой.

Рис. 4.4. Устройство дупликатора

Рис. 2.2.9 Устройство дупликатора Рис. 2.2.10 . Принцип светодиодной печати

Принцип работы дупликаторов следующий: после сканирования копии на специальной мастер пленке термопечатающим устройством прожигается изображение. Затем мастер-пленка наматывается на барабан, выполненный из сетчатого материала. Через барабан подаются чер­нила, которые вытекают через прожженные отверстия в мастер-пленке и переносятся на ко­пию. Дупликаторы применяются для изготовления большого количества копий.

В светодиодных принтерах вместо лазерных лучей, управляемых с помощью механики зеркал, барабан освещает неподвижная диодная строка, состоящая из 2500 светодиодов, кото­рая описывает не каждую точку, а целую строку.

В струйных принтерах существуют два способа технической реализации способа распы­ления красителя: пьезоэлектрический (создание повышенного давления в красителе при изги­бании пластинки, соединенной с пьезокросталлом) и термический (рис.4.6.), когда при нагревании кра­сящего вещества до температуры в несколько сотен градусов в чернилах образуются газовые пузырьки, которые выталкивают капли жидкости из сопла на носитель.

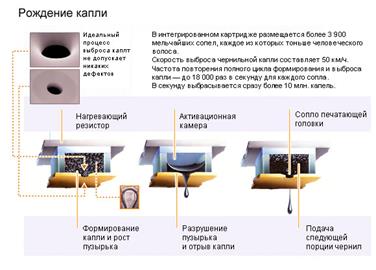

Рис. 2.2.11. Принцип струйной печати
