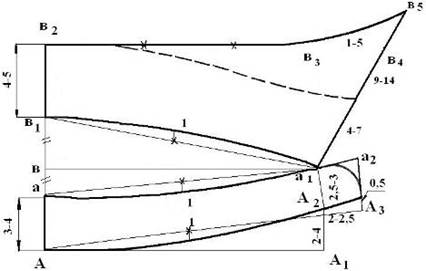

Воротник с отрезной стойкой.

Строят прямой угол с вершиной А, стороны которого направлены вправо (по горизонтали) и вверх.

Линия середины— вертикальная сторона угла.

Линия втачивания стойки в горловину.От точки Авправо откладывают отрезок, равный мерке полуобхвата шеи плюс 0,5 см — длину воротника и ставят точку А₁:

АА₁ = ПОш + 0,5= 18 + 0,5 =18,5 см

Из точки А₁восстанавливают вверх перпендикуляр, на котором откладывают 2-4 см и ставят точку А₂:

А₁А₂=2-4см

Точку Асоединяют под линейку с точкой А₂,линию продолжают вправо на 2-2,5 см (припуск на полузанос) и ставят точку А₃;

А₂А₃= 2-2,5 см

Линию АА₂делят пополам. Из точки деления восстанавливают вниз перпендикуляр, на котором откладывают 1 см. Край полузаноса поднят от точки А₃на 0,5 см. Точки 0,5 см, А₂, 1 см и А соединяют плавной кривой.

Верхний срез стойки.От точки А откладывают по линии середины 3-4 см—высоту стойки и ставят точку а:

Аа=3-4см

Из точек А₂и А₃, восстанавливают вверх перпендикуляры к отрезкуАА₃, на которых откладывают по 2,5-3 см, и ставят соответственно точки а₁ и а₂.

А₂а₁= А₃а₂ = 2,5-3 см

Точки а и а₁ соединяют вспомогательной прямой. Из ее середины восстанавливают вниз перпендикуляр, на котором откладывают 1 см. Точки а, 1 см и а₁соединяют плавной кривой. Выступ стойки можно оформить закругленной линией, соединяющей точки аи 0,5 см.

Линию втачивания воротника в стойкуоформляют с таким же изгибом, как и верхний срез стойки. Строят его следующим образом. От точки а₁ проводят влево горизонтальную линию, которая является осью симметрии. Пересечение ее с линией середины обозначают буквой в.От точки ввверх по линии середины откладывают отрезок, равный ав,и ставят точку в₁:

вв₁= ав

Точку в₁соединяют вспомогательной прямой с точкой а₁.Отрезок а₁в₁делят пополам и из точки деления восстанавливают вверх перпендикуляр, на котором откладывают 1 см. Точки в_1,,1 см и а₁соединяют плавной кривой.

Отлетный срез.От точки в₁ вверх по линии середины откладывают 4-5 см – ширину отлета и ставят точку в₂:

в₁в₂=4-5 см

Из точки в₁проводят вправо горизонтальную линию. Пересечение ее с вертикальной линией, проведенной из точки а₁ обозначают буквой в₃. Линию в₂в₃ про должают вправо на 1-5 см и ставят точкув₄:

в₃в₄ = 1-5 см

Точку в₄ соединяют под линейку с точкой а₁ Линию продолжают вверх и на ней от точки а₁, откладывают 9-14 см—длину угла; ставят точку в₅:

а₁а₅ = 9-14 см

Отрезок в₂в₃делят на 3 части и правую точку деления плавной кривой соединяют с точкой в₅.
