Измерение фазового сдвига с помощью фигуры Лиссажу

В отличие от первого метода измерения этот метод позволяет измерять временной сдвиг между сигналами только синусоидальной формы и удобен для сигналов с частотой до 100 кГц.

5.4.2.1 В экспериментальной установке с ранее собранной схемой (рис. З.а) сигнал со входа схемы подать на вход «X», а сигнал с конденсатора, как в ранее собранной схеме, должен подаваться на вход второго канала усилителя вертикального отклонения.

5.4.2.2 Переключатель режима работы усилителя установить в положение, соответствующее выбранному каналу.

5.4.2.3 Установить переключатель источника синхронизации в положение «X – Y».

5.4.2.4 Ручкой и переключателем «V/ДЕЛ» установить изображение фигуры Лиссажу в пределах экрана.

5.4.2.5 Ручками « » и « »установить это изображение в центр экрана.

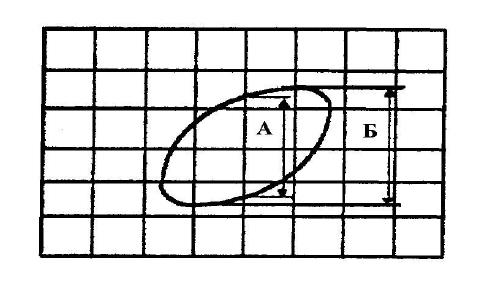

Рис.4 –

5.4.2.6 Измерить расстояние А и Б. как показано на рис. 4. где величина А представляет собой расстояние между точками пересечения кривой с вертикальной центральной линией экрана, а расстояние Б — максимальное отклонения по вертикали.

6.4.2.7 Вычислить фазовый сдвиг по формуле Ψ= – arcsin(А/Б)– для осциллограммы, изображенной на рис. 4, и по формуле Ψ= –π + arcsin(А/Б) –при смене наклона фигуры Лиссажу на противоположный.

5.4.2.8 Изменить полярность сигнала на входе второго канала с помощью переключателя инвертирования и измерить фазовый сдвиг по приведенным выше указаниям.

5.4.2.9 Определить, какой из этих двух методов более точен, и принять его результат за действительное значение измеряемого фазового сдвига. Вычислить абсолютную погрешность измерения.
