Буроваяплатформа в море

При больших глубинах платформы сквозного типа на сваях имеют связь с берегом только по воде или по воздуху – как правило, на них оборудуются вертолетные площадки

Металлические платформы сквозного типа имеют преимущества:

· легче переносят волнение при штормах,

· быстро изготавливаются и могут быть смонтированы на месте большими плавкранами,

· относительно дешевы,

В то же время они имеют ряд недостатков:

· легко повреждаются плавающим льдом, поэтому обычно применяются только на юге,

· металл быстро корродирует,

· буровая скважина открыта – отсюда вероятность загрязнения моря.

· глубина их использования обычно ограничена 100 м.

Самоподъёмные плавучие буровые платформы используют для бурения главным образом при глубине моря 30-106 м. Они представляют собой водоизмещающий трёх- или четырёхопорный понтон с производственным оборудованием, поднятый над поверхностью моря с помощью подъёмно-стопорных механизмов на высоту 9-15 м. При буксировке понтон с поднятыми опорами находится на плаву; в точке бурения опоры опускаются.

Плавучие буровые платформы полупогружного типа используют для бурения скважин в основном при глубине моря 100-300 м и представляют собой понтон с производственным оборудованием, поднятый над поверхностью моря (на высоте до 15 м) с помощью 4 и более стабилизирующих колонн, которые опираются на подводные корпуса (2 и более). Буровые платформы транспортируют к точке бурения на нижних корпусах при осадке 4-6 м. Плавучая буровая платформа погружается на 18-20 м путём приёма водяного балласта в нижний корпус. Для удержания полупогружных буровых платформ используется восьмиточечная якорная система.

Плавучая буровая установка

Морские буровые платформы
1 — стационарная платформа; 2 — погружная платформа; 3 — плавучая буровая установка; 4 — бурильное судно

Морская полупогружная буроваяплатформа Moss CS-50

Погружные буровые платформы применяют для бурения разведочных или эксплуатационных скважин на нефть и газ на глубине моря до 30 м. Они представляют собой понтон с производственным оборудованием, поднятый над поверхностью моря с помощью колонн квадратной или цилиндрической формы, нижние концы которых опираются на водоизмещающий понтон или башмак, где расположены балластные цистерны. Когда такую платформу доставляют к месту работы, балластные цистерны водоизмещающего понтона заполняются водой и вся платформа становится на грунт.

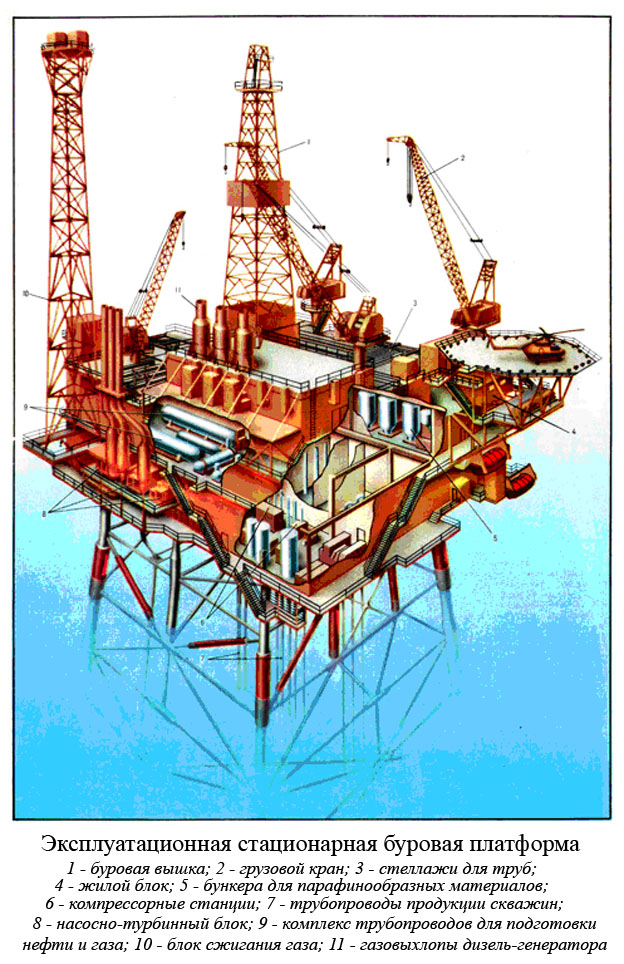

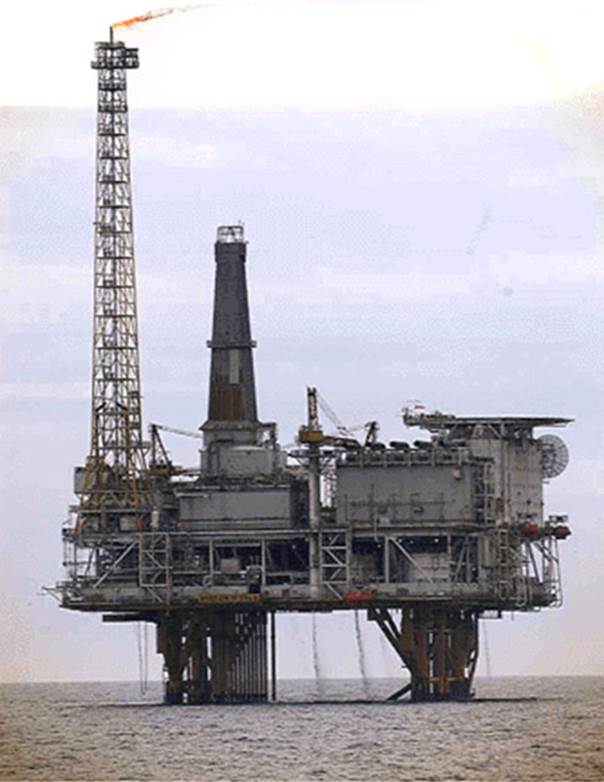

Стационарные морские буровые платформы используют для бурения и эксплуатации куста скважин на нефть и газ при глубине моря до 320 м. С одной платформы бурят до 60 наклонно направленных скважин. Стационарные буровые платформы представляют собой конструкцию в виде призмы или четырёхгранной пирамиды, возвышающейся над уровнем моря (на 16-25 м) и опирающейся на дно с помощью забитых в дно свай (каркасные буровые платформы) или фундаментных башмаков (гравитационное буровые платформы). Надводная часть состоит из площадки, на которой размещено энергетическое, буровое и технологическое оборудование, жилой блок с вертолётной площадкой и другое оборудование общей массой до 15 тысяч тонн.

Стационарные буровые платформы предназначены для длительной (не менее 25 лет) работы в открытом море, и к ним предъявляются высокие требования по обеспечению пребываний обслуживающего персонала, повышенной пожаро- и взрывобезопасности, защите от коррозии, мероприятиям по охране окружающей среды и др. Для каждого месторождения разрабатывается свой проект комплектации платформ энергетическим, буровым и эксплуатационным оборудованием, при этом конструкцию платформы определяют условия в районе бурения, глубина бурения, дебит и число скважин, количество станков для бурения.
