Поворотно-лопастная турбина

В 1920 году австрийским инженером Виктором Капланом была изобретена поворотно-лопастная турбина.

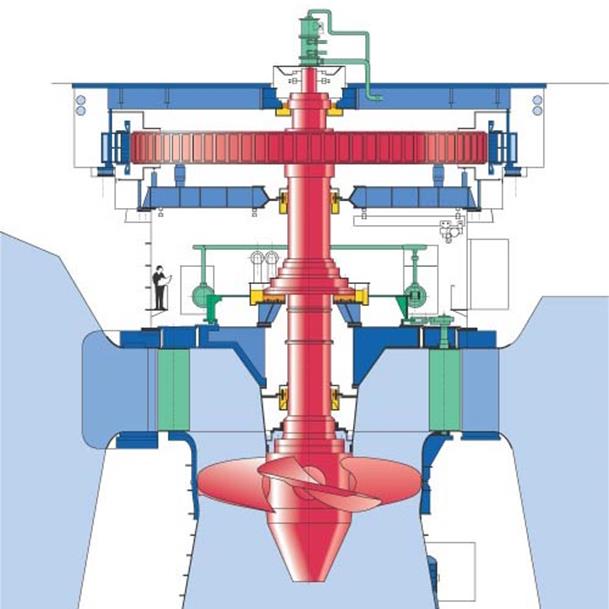

Схема поворотно-лопастной турбины

Это реактивная турбина, лопасти которой могут поворачиваться вокруг своей оси все одновременно, за счёт чего регулируется её мощность и КПД. Также мощность может регулироваться с помощью лопаток направляющего устройства. Поток воды в поворотно-лопастной турбине движется вдоль её оси. Ось турбины может располагаться как вертикально, так и горизонтально. При вертикальном расположении оси поток перед поступлением в рабочую камеру турбины закручивается в спиральной камере, а затем спрямляется с помощью обтекателя. Это необходимо для равномерной подачи воды на лопасти турбины, а значит уменьшения её износа.
