ТВЗ-ЦНИИ М

Скорость – до 160 км/час

База тележки – 2400 мм

Отличается от тележкиКВЗ-ЦНИИ (тип I) следующими параметрами:

• Изменена конструкция люлечного подвешивания и некоторых других деталей (удлиненные серьги в люлечном подвешивании);

• Изменена техническая характеристика пружин в центральном рессорном и надбуксовом подвешивании.

КВЗ-ЦНИИ (тип I) (пассажирские)

Скорость – до 160 км/час

Масса меньше 60 т (включительно)

• нагрузка от рамы вагона на тележки передается через горизонтальные скользуны. Между пятником и подпятником существует зазор;

• надрессорная балка фиксируется продольными поводками;

• повышена гибкость рессорного подвешивания;

на тележке установлено по 1 гидравлическому гасителю колебаний с каждой стороны.

Рама тележки КВЗ-ЦНИИ (тип I) имеет Н-образную форму и состоит из двух боковых продольных балок, двух средних поперечных балок, четырех средних продольных балок и четырех коротких концевых балок, к которым подвешены детали тормозной рычажной передачи. Надрессорная балка связана с рамой тележки через центральное люлечное подвешивание (2 комплекта). Надрессорная балка опирается на трехрядные пружины, которые установлены на поддонах. Поддоны подвешены к раме тележки с помощью подвесок. Подвески состоят из тяг, серег и валиков. Крепление подвесок осуществляется непосредственно на продольной балке рамы валиками и подшипниками.

Сверху на средней части имеется подпятник с отверстием для шкворня, который в виде стержня соединяет кузов вагона и тележку, а на боковых вертикальных стенках по краям расположены скользуны, на которые опирается кузов вагона. Между пятником вагона и подпятником надрессорной балки существует зазор 9 мм.

Перемещение надрессорной балки в горизонтальной плоскости ограничено двумя поводками, а в вертикальной – гидравлическими гасителями колебаний, которые гасят вертикальные и поперечные колебания вагона. Это происходит за счет перетекания масла из одной полости в другую через другие отверстия.

С колесными парами рама тележки соединяется через буксовое подвешивание (4 комплекта). Рама тележки опирается на двухрядные пружины со шпинтонами, которые устанавливаются на кронштейны корпуса буксы. Букса расположена на шейке оси колесной пары. Шпинтоны ограничивают перемещение букс в горизонтальной плоскости. Тележка вагона имеет двойное рессорное подвешивание, что обеспечивает достаточную мягкость и плавность хода пассажирского вагона. Рессорное подвешивание обеспечивает смягчение толчков и ударов, передаваемых колесами кузову, а также гашение колебаний при движении вагона. Рессорное подвешивание состоит из упругих элементов (пружины, гасители колебаний) и вспомогательных деталей (подвески, валики, кронштейны), связывающих колесные пары с рамой тележки или кузовом вагона.

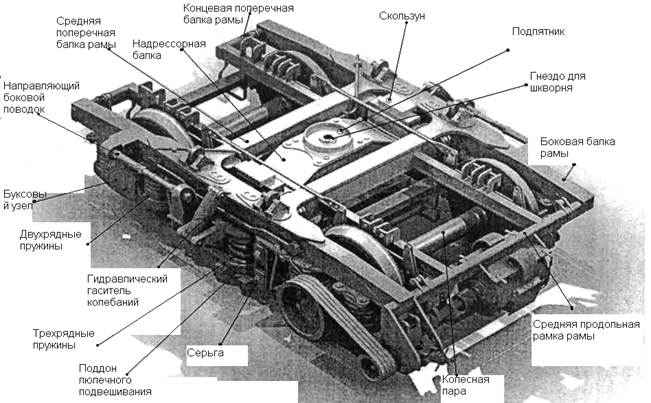

Рис. 2.3. Основные узлы тележки КВЗ-ЦНИИ (Тип I)
