Под действием силы тяжести.
Производится в отстойниках и песколовках.
Схема горизонтального отстойника полностью совпадает со схемой горизонтальной пылеулавливающей камеры.

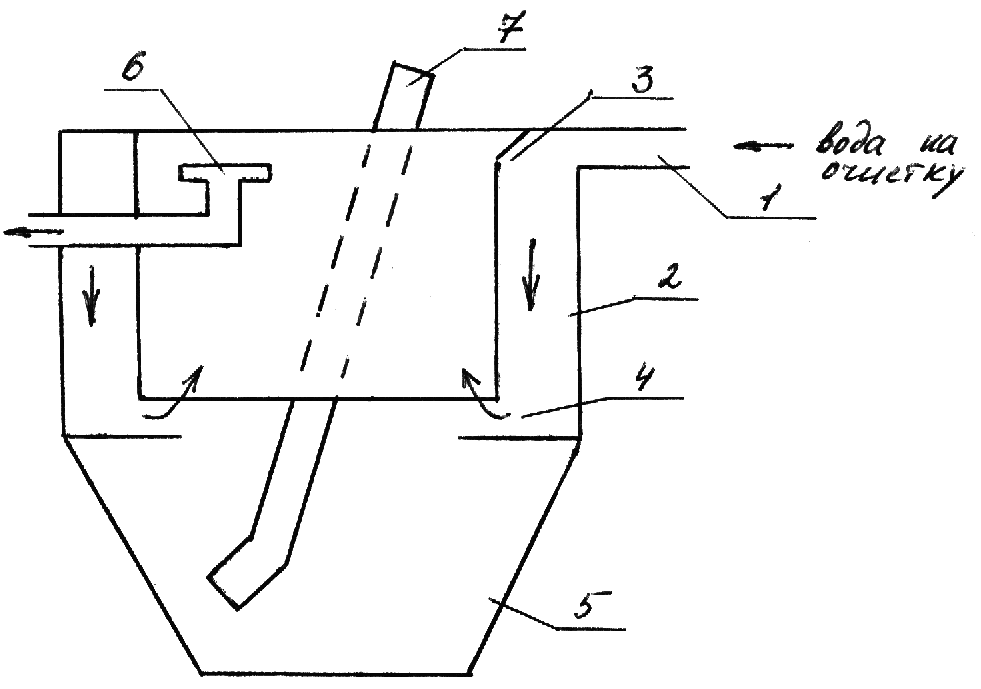

Рисунок вертикального отстойника:
Вода подаётся в отстойник через трубу 1, затем движется вниз по кольцевому каналу, образованному цилиндрическим корпусом 2 и цилиндрической внутренней перегородкой 3. В процессе вертикального движения, сточная вода встречает на своём пути отражающее кольцо 4, которое направляет воду во внутреннюю полость перегородки 3, а более тяжёлые частицы примеси продолжают своё движение вниз и накапливаются в сборнике 5. Чистая вода удаляется через трубу 6. Накопившийся осадок периодически удаляют через трубу 7.
