ЗАДНЯЯ ПАНЕЛЬ

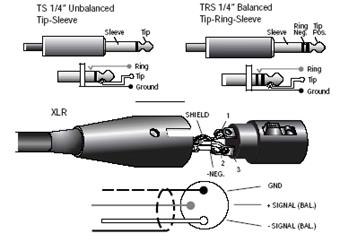

  1. XLR ВХОДЫ КАНАЛОВ Сбалансированные или несбалансированные ¼” TRS входы могут использоваться вместе со сбалансированными XLR-каналами. XLR-коннектор (“THROUGH”-папа) несёт тот же сигнал, что и XLR-мама на «гирлянду» или дополнительные усилители. Распайка XLR разъема. Pin 1: Заземленный через переключатель уровня земли (GROUND LIFT). Pin 2: Положительный сбалансированный сигнал. Pin 3: Отрицательный сбалансированный сигнал.
  2. ПАРАЛЛЕЛЬНЫЕ ВХОДЫ Задний переключатель параллельных входов позволяет посылать сигнал одновременно на входы каналов 1 и 2, без использования “Y”-кабеля.
  3. ПОДНЯТИЕ УРОВНЯ ЗЕМЛИ Часто при подключении ко входам усилителя акустической системы возникает земляной контур, что приводит к отчетливому жужжанию. Переключатели GND LIFT (1/4”XLR) на задней панели помогают избавиться от этой проблемы. Если же они не помогают, другой способ избавиться от земляных контуров – установить «согласующий» трансформатор между входом усилителя и источником сигнала.
  4. LO CUT (DCM2500, DCM2570) Переключатель LO CUT (40Гц, фильтр верхних частот, 3-ий порядок). Это позволяет удалять низкие аудиочастоты с повреждённых спикеров. Активен, когда переключатель стоит в положении IN.
  5. ЛИМИТЕРЫ Лимитеры включаются переключателями на задней панели. Встроенные высококачественные лимитеры рекомендованы для снижения кратковременных пиков, способных вызвать ранние искажения. С их помощью можно поднять среднюю мощность и получить больший выход. Для проверки эффективности, при появлении искажений звука канала (ниже максимальной мощности усилителя), включите лимитеры, и убедитесь что искажение уменьшается. Если оно прекратилось, можете увеличивать выходной уровень канала. Наибольшему эффекту подвергаются низкие басовые чистоты. ВНИМАНИЕ: Не производите проверку в обстановке, когда уровень звука может повредить ваш слух!
  6. СПИКЕРНЫЙ ВЫХОД ¼” и ВЫХОД SPEAKON Стандартные спикерные джеки 1/4" применяются при низкой мощности. Коннекторы Speakon применяются при высокой мощности. Закрепите Speakon-соединение поворотом вправо. Центральный Speakon предназначен только для мостового выхода.Перед соединением спикеров, выключите усилитель. Min для DCM2570 4Ом.
  7. ВЫХОДНЫЕ ЗАЖИМЫ ДИНАМИКОВ В «боковые» зажимы можно вставлять провода до 7-го размера (50 ампер). Широкие кабели можно использовать с «банановидными» разъемами, подключаемыми до конца в зажимы. Размеры соответствуют ISO стандартам. Используйте два центральных красных зажима для мостового соединения динамиков (см. 15 МОСТОВОЙ РЕЖИМ)
  8. ПЕРЕКЛЮЧАТЕЛЬ МОСТОВОГО РЕЖИМА – 25В/70В системы распределения. Серия «DCM» может работать в «мостовом» режиме, если вам нужна 25В/70В система распределения динамиков, или высокая мощность при высоких выходных сопротивлениях (моно, один канал). При выключенном усилителе, произведя все подключения (к тыльной середине RED выходных зажимов динамиков, канал 1+, канал 2-), переключите (утопленный) переключатель BRIDGE. INPUT и LEVEL управляются каналом 1, канал 2 – неоперационный. Минимальное сопротивление динамика 4 Ома. ВНИМАНИЕ: Высокая мощность, получаемая за счет «мостовой» усилительной схемы, способна разрушить большинство акустических систем! Min для DCM2570 8Ом (мост)
  9. МОЩНОСТЬ ПЕРЕМЕННОГО ТОКА Усилитель может работать на 120 В 60 Гц, либо 240 В 50 Гц, в зависимости от модели. Вольтаж для 120В-модели 95В-132В, для 230В-модели 195В-255В. К розетке AC на задней панели должен быть подключен заземлённый шнур AC. Не пренебрегайте заземлением.

ПОЛЕЗНЫЕ СОВЕТЫ:

1. Нет звука из каналов 2 или 4: Случайно включен BRIDGE на задней панели.

2. Стерео каналы звучат одинаково: Случайно включен PARALLEL на задней панели.

3. Нет высоких частот: Повреждены мембраны твиттеров или динамиков СЧ.

4. Систематический шум: Попробуйте переключить GND LIFT на IN или OUT. Если шум не пропадает, используйте Carvin MTF55 (поднятие уровня земли) между входом усилителя и источником сигнала, обрезающий землю входного сигнала.

5. Бедный звук (плохие басы): Динамики подключены не в фазе. Переключите провода на одном из динамиков.

6. Срабатывает защита питания: Проверьте вольтаж переменного тока, возможно, он ниже границы 120В или 230/240В (вход)


ТИПИЧНАЯ СТЕРЕО УСТАНОВКА
СЕТЕВЫЕ РОЗЕТКИ И МОНИТОРЫ (МОНО)

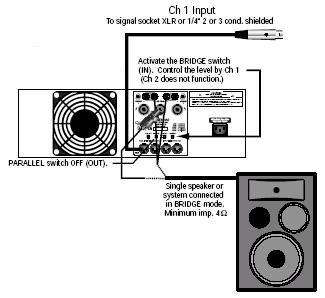

МОНО (МОСТ)
СИСТЕМА РАСПРЕДЕЛЕНИЯ (25В или 70В)
SPEAKON

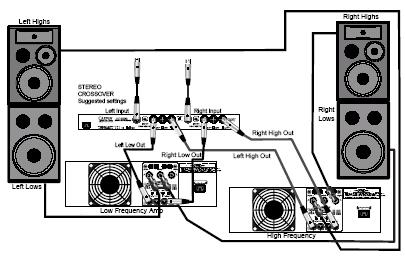

ДВОЙНОЕ УСИЛЕНИЕ (СТЕРЕО)
