Нормальная рентгеноанатомия сердца.
Сердце расположено в грудной полости верхушкой влево, вниз и кпереди, а основанием – вправо, вверх и кзади. При этом 2/3 массива – слева от средней линии и 1/3 – справа. Положения во многом зависит от высоты стояния диафрагмы и конституционального типа. Различают три типа положения сердца по величине угла отклонения оси сердца; косое положение – на 45°; вертикальное положение более чем на 45°; горизонтальное положение менее чем – на 45°.
ПОЛОЖЕНИЕ СЕРДЦА.
Сердце расположено в грудной полости верхушкой влево, вниз и кпереди, а основанием — вправо, вверх и кзади. При этом 2/з массива —слева от средней линии и 7з — справа. Положение сердца во многом зависит от высоты стояния диафрагмы и конституционального типа. Различают три типа положения сердца по величине угла наклонения оси сердца; косое положение — на 45° (1); вертикальное положение — более чем на 45° (2); горизонтальное положение—менее чем на 45°
Сердце выглядит как однородное, интенсивное затемнение. Контуры тени сердца выступают на 2-3 см. вправо от правого контура позвоночника. Контур верхушки слева не доходит на 2-3 см. до средне-ключичной линии. Кверху изображение сердца переходит в тень средостения, которое на этом уровне составлено крупными сосудами – аортой, верхней полой веной и легочной артерией.
Между контурами сосудистого пучка и сердечным обвалом образуются сердечно-сосудистые углы. Эта выемка называется талией сердца. Углы между контурами сердца и диафрагмой называются сердечно-диафрагмальными углами.
В норме контуры сердца равные, четкие имеют вид дуги.
Лучевое исследование функций сердца:
R-скопия – оценивает сокращение, расслабление сердца, пульсацию аорты и легочной артерии.
Рентгенография сердца – выявляет положение, форму, величину сердца и магистральных сосудов, размеры грудной клетки, состояние легких, диафрагмы.
Проводят 4 стандартных проекциях: передняя, I (правая) косая, II (левая) косая и Λ боковая.
СХЕМА ПРОЕКЦИИ СЕРДЦА В ПЕРЕДНЕМ ПОЛОЖЕНИИ
1 — контур левого желудочка; 2—контур восходящей аорты; 3 — правый желудочек; 4 — контур правого предсердия; 5 — контур ушка левого предсердия; в — контур верхней полой иены; 7 — легочная артерия; 8 — срединная линия: 9 — позвоночник; 10—правый кардио-диафрагмальный угол; 11—левый кардио-диафрагмальный угол; 12 — дуга аорты; 13 — правый атриовазальный угол.
В рентгеновском изображении форма сердца определяется конфигурацией отдельных его полостей и магистральных сосудов.
РЕНТГЕНОГРАММА НОРМАЛЬНОЙ ГРУДНОЙ КЛЕТКИ В ПЕРЕДНЕМ ПОЛОЖЕНИИ.
1 — дуга левого желудочка; 2 — дуга восходящей аорты; 3 — дуга правого предсердия; 4 — дуга ушка левого предсердия; 5 — дуга легочной артерии; 6 — правый кардио-диафрагмаль-ный угол; 7 — левый кардио-диафрагмальный угол; 8 — дуга аорты; 9 — правый атриовазалытый угол.

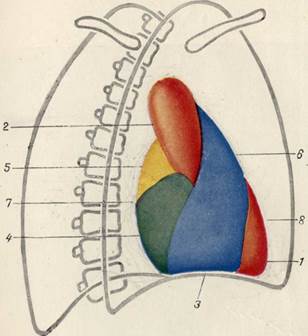

СХЕМА ПРОЕКЦИИ СЕРДЦА В ПЕРВОМ КОСОМ ПОЛОЖЕНИИ (поворот правым плечом к экрану на 45°).
1 —контур левого желудочка; 2 — контур аорты; 3 — правый желудочек; 4—контур правого предсердия; 5—контур левого предсердия; 6 — контур артериального конуса; 7 — ретрокардиальное пространство; 8 — ретростерналыюе пространство.
РЕНТГЕНОГРАММА НОРМАЛЬНОЙ ГРУДНОЙ КЛЕТКИ В ПЕРВОМ КОСОМ ПОЛОЖЕНИИ.
1 - дуга левого желудочка; 2 — аорта; 3 — дуга правого предсердия; 4 — дуга левого предсердия; 5 — дуга артериального конуса.
СХЕМА ПРОЕКЦИИ СЕРДЦА ВО ВТОРОМ КОСОМ ПОЛОЖЕНИИ (поворот левым плечом к экрану на 50—60°).
1 — контур левого желудочка; 2 — контур аорты; 3 — контур правого желудочка; 4 — контур правого предсердия; 5 — контур левого предсердия;
6 — трахея; 7 — бифуркация трахеи; 8 — ретрокардиальное пространство; 9 — ретростернальное пространство; 10 — левый бронх.
РЕНТГЕНОГРАММА НОРМАЛЬНОЙ ГРУДНОЙ КЛЕТКИ ВО ВТОРОМ КОСОМ ПОЛОЖЕНИИ.
1 — дуга левого желудочка; 2— восходящая часть аорты; 3 — дуга правого желудочка; 4 — дуга правого предсердия; 5 — дуга левого предсердия.
СХЕМА ПРОЕКЦИИ СЕРДЦА В ЛЕВОМ БОКОВОМ ПОЛОЖЕНИИ.
1 — контур левого желудочка; 2 — контур восходящей аорты; 3 — контур правого желудочка; 4 — контур левого предсердия.
РЕНТГЕНОГРАММА НОРМАЛЬНОЙ ГРУДНОЙ КЛЕТКИ В ЛЕВОМ БОКОВОМ ПОЛОЖЕНИИ.
1 — дуга левого желудочка; 2 — дуга начальной части аорты; 3 — дуга правого желудочка; 4 — дуга левого предсердия.
УЗИ 1) одномерная методика – эхокардиография,
2) двумерная методика – сонография,
3) доплерография.

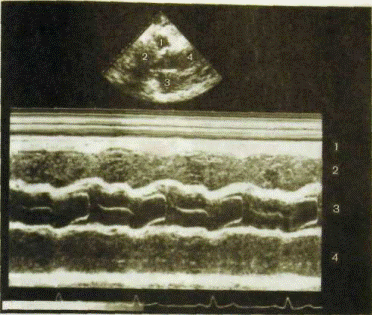

Эхокардиография имеет вид кривых, каждая из которых соответствует определенной структуре сердца. Амплитуда указывает на размах систолических движений анатомической структуры.
Сонография дает возможность по экрану монитора наблюдать движения стенок сердца и клапанов в реальном масштабе времени.
Доплерография- проводят в импульсном режиме, изучают движения клапанов и стенок сердца в любой фазе сердечного цикла и измеряют скорость движения крови, направление и характер ее течения.
