ПРИМЕЧАНИЯ к п.3.2

1. п.5 - Степень переохлаждения конденсата t_k = 0,5÷1,5 °С.
2. п.9 - Температура забортной воды на входе в конденсатор t₁ = 8÷10 °С.
3. п.10 - Повышение температуры забортной воды t_зв = 4÷8 °С.
4. п.12 - Скорость движения охлаждающей воды в трубках w_з.в. = 2÷2,4 м/с.
5. п.13 - Наружный диаметр трубок d_нар, п.16 - коэффициент теплоотдачи К₀, п.19 - коэффициент, учитывающий температуру забортной воды b_t, п.20 - удельная паровая нагрузка поверхности охлаждения q_п, п.21 - коэффициент, учитывающий паровую нагрузку b_q определить по номограмме рис.22 ([1], стр.38).
6. п.14 - Толщина стенок трубок , п.17 - материал трубок, п.18 - коэффициент, учитывающий материал трубок b_м определить по таблице 3.2.2 ([1], стр.39).
7. п.22 - Коэффициент загрязнения b_з = 0,85 ([1], стр.39).
8. п.26 - Теплоемкость охлаждающей воды С = 3,943 кДж/кг град.
9. п.27 - Плотность охлаждающей воды r = 1020÷1030 кг/м³.
10. п.29 - Кратность охлаждения m должна быть в пределах (50÷120).
11. п.31 - Коэффициент заполнения трубной доски = 0,65÷0,75.
12. п.32 - Число ходов охлаждающей забортной воды z принимается 1 или 2.
13. п.35 - Конструктивный параметр должен быть в пределах (1,3÷2,3).
14. п.40 - Скорость охлаждающей воды во входном патрубке забортной воды с_w = 2÷4 м/с.
15. п.42 - Скорость выхода конденсата из конденсатосборника с_к ≤1 м/с.
16. п.43 - Плотность конденсата r_к = 980÷990 кг/м³.
17. п.45 - Толщина трубной доски a = 0,1 м.

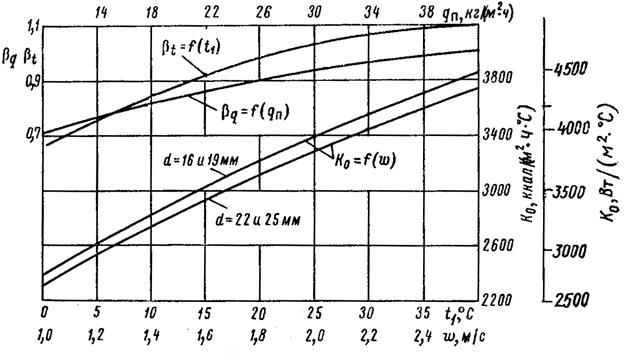

Рис. 22. Номограмма.

Таблица.3.2.2. Значение коэффициента β_м.

Рис. 23. Расположение трубок в конденсаторе.

Рис. 24. Трубная доска.
