ПС 60.18.3,5 - 4. Л - 15

панель стеновая рядовая

габариты

нормативная ветровая нагрузка 200 кгс/м

из легкого бетона

схема разбивки закладных изделий № 15



1ПС 57.15.3,0 - 3.Я - 1.10

панель стеновая рядовая

для внутреннего угла

габариты

нормативная ветровая нагрузка 150 кгс/м

из ячеистого бетона

прямого исполнения

схема разбивки закладных изделий № 10





Узлы крепления стеновых панелей показаны на рисунках 79…81





1 – закладная деталь колонны; 2 – закладная деталь стеновой панели; 3 – опорный столик из уголка 200´200 мм, ℓ = 250 (300) мм (обязательно с защитным цинковым покрытием); 4 – изделие соединительное (стальная пластина); 5 – сварка hш = 6 мм, ℓ = 80 мм



Рисунок 79 – Узел крепления поясной стеновой панели к колонне



1 – стеновая панель; 2 – цокольная балка; 3 – панель стеновая цокольная; 4 – цементно-песчаный раствор М100; 5 – арматурные сетки



Рисунок 80– Узлы опирания цокольных балок и панелей на фундамент

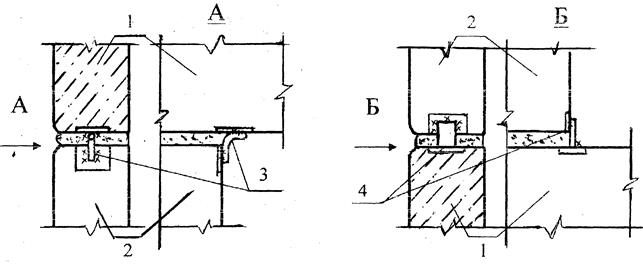

1 – панель стеновая поясная; 2 – панель стеновая простеночная; 3 – изделие соединительное (диаметр

6 мм S240, L =150 мм), приваренное по контуру к закладным деталям поясной и простеночной панели; 4 – изделие соединительное ( 6´70, l мм, ℓ = 80 мм), приваренное по контуру к закладным деталям поясной и простеночной панели



Рисунок 81 – Крепление простеночных панелей к поясным панелям





Таблица 43 – Цокольные стеновые панели и цокольные балки



Обозначение Марка Размер панели, мм Масса, т
L H B
  Серия Б1.030.1-1     Панели цокольные
ПСЦ3О.21.2,5–Л     2,38
ПСЦ3О.33.2,5–Л 3,79
ПСЦ36.21.2,5–Л 2,88
ПСЦ36.33.2,5–Л 4,54
ПСЦ60.21.2,5–Л 4,79
ПСЦ60.33.2,5–Л 7,62
ПСЦ12.33.2,5–Л 1.19
Панели цокольные с дверным проёмом
ПСЦ30.21.2,5–Л–1     1,53
ПСЦ30.33.2,5–Л–1 2,64
ПСЦ36.21.2.5–Л–1 1,91
ПСЦ36.33.2,5–Л–1 3,25
ПСЦ60.21.2,5–Л–1 3,45
ПСЦ60.33.2,5–Л–1 5,67
Панели цокольные с проёмами для продухов
ПСЦ30.21.2,5–Л–3     1,81
ПСЦ30.33.2,5–Л–3 2,83
ПСЦ36.21.2,5–Л–3 2,20
ПСЦ36.33.2,5–Л–3 3,52
ПСЦ60.21.2,5–Л–3 3,73
ПСЦ60.33.2,5–Л–3 5,95
Балки цокольные
БЦ30.5.2,5–Л       0,52
БЦ36.5.2,5–Л 0,62
БЦ60.5.2,5–Л 1,04



Таблица 44 – Стеновые легкобетонные панели



Обозначение Марка Размер панели, мм Масса, т
L H B
  Серия 1.030.1–1   Панели стеновые
ПС30.6.3,0–Л–6           0,69
ПС30.9.3,0–Л–6 1,03
ПС30.12.3,0–Л–6 1,37
ПС30.15.3,0-–Л–6 1,71
ПС30.18.3,0–Л–6 2,05

Окончание таблицы 44

    Серия 1.030.1-1   ПС60.6.3,0–Л–6     1,39
ПС60.9.3,0–Л–6 2,07
ПС60.12.3,0–Л–3 2,73
ПС60.15.3,0–Л–3 3,42
ПС60.18.3,0–Л–2 4,10
ПС72.9.3,0–Л–5 2,49
ПС72.12.3,0–Л–4 3,29
ПС.72.15.3,0–Л–2 4,10
ПС72.18.3,0–Л–2 4,92
ПС90.12.3,0–Л–4   4,17
ПС90.15.3,0–Л–3 5,18
ПС90.18.3,0–Л–3 6,20
Панели стеновые простеночные
2ПС3.12.3,0–Л 0,14
2ПС3.15.3,0–Л 0,17
2ПС3.18.3,0–Л 0,20
2ПС3.21.3,0–Л 0,24
2ПС6.12.3,0–Л 0,27
Панели стеновые рядовые
2ПС6.15.3,0–Л     0,34
2ПС6.18.3,0–Л 0,41
2ПС6.21.3,0–Л 0,47
2ПС12.12.3,0–Л 0,54
2ПС12.15.3,0–Л 0,62
2ПС12.18.3,0–Л 0,81
2ПС12.21.3,0–Л 0,95





Решение внутренних и наружных углов с использованием удлинённых и укороченных стеновых панелей и заполнение вертикальных и горизонтальных швов показано на рисунках 82 и 83.










1 – колонна каркаса; 2 – панель стеновая для наружного угла; 3 – панель стеновая для внутреннего угла; 4 – стальная стойка для крепления стеновой панели, приваренная к закладным деталям ригеля



Рисунок 82 – Решение внутренних и наружных углов с использованием удлинённых и укороченных стеновых панелей

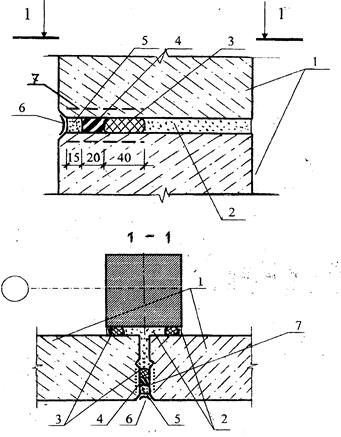

1 – стеновая панель; 2 – цементно-песчаный раствор М100; 3 – прокладка резиновая пористая уплотняющая диаметром 40мм (ГОСТ19177-81); 4 – тиоколовая мастика АМ-05 (ГОСТ 13486–79); 5 – полимерцементный раствор; 6 – окраска эмалью или нетвердеющей мастикой; 7 – огрунтовка



Рисунок 83 – Заполнение вертикальных и горизонтальных швов между становыми панелями



В каркасных зданиях стены могут выполняться также из мелкоштучных материалов: кирпичей, стеновых камней и из пористых и легкобетонных блоков (рисунки 84–86).





1 – облицовочный слой; 2 – вентилируемая воздушная прослойка толщиной 10–40мм;

3 – теплоизоляционный слой; 4 – внутренний слой; 5 – связи слоев (арматура S500, покрытая антикоррозийным покрытием)



Рисунок 84 – Конструкция кирпичной стены

На рисунке 84 облицовочный слой может быть выполнен из: кирпича и камней керамических лицевых ГОСТ 7484–78; кирпича и камней керамических ГОСТ 530-88; кирпича и камней силикатных ГОСТ 379–79; облицовочных блоков и кирпича вибропрессованных повышенной пустотности типа «Demler» и «Besser» по ТУ 223–00027655–109–92. Слой может иметь в зависимости от проектных решений защитно-декоративные покрытия из сложных растворов (цемент-известь-песок) толщиной 20–25мм и (или) специальных фасадных красок. При устройстве облицовочного слоя следует предусматривать: связи с внутренним слоем; проемы для вентиляции воздушной прослойки; вертикальные и горизонтальные деформационно–усадочные швы; армирование углов. Толщина определяется по теплотехническому расчету;

Теплоизоляционный слой может быть выполнен из следующих материалов: плит пенополистирольных ГОСТ 15588–96; плит полистиролбетонных ТУ 21 БССР 222–87; пенополиуретана ТУ 8–56–70; ТУ 67–98–75; ТУ 67–97–75; мат минераловатных прошивных ГОСТ 21880–86; мат и полос из стеклянного волокна прошивных ТУ РБ 000–122–62–157.94; изделий из ячеистых бетонов теплоизоляционные ГОСТ 5742-76). Фиксация теплоизоляционного слоя из плитных и рулонных материалов обеспечивается креплением к внутреннему слою с помощью клеевых композиций и (или) с применением специальных фиксаторов. Толщина определяется по теплотехническому расчету СНБ 2.04.01–97.

Внутренний слой может быть выполнен из: кирпича и камней керамических по ГОСТ 530–98; кирпича и камней силикатных ГОСТ 379–79; блоков из ячеистых бетонов стеновых мелких ГОСТ 21520–89; камней бетонных стеновых ГОСТ 6133–84).



1 – стена (за исключением деревянных); 2 – плиты утеплителя; 3 – защитное покрытие; 4 – отделочное покрытие



Рисунок 85 – Конструкция стены «термошуба»



Поверхность стен под «термошубу» должна быть очищена от жирных пятен, пыли, отслаивающихся слоев кирпича, штукатурки, краски, плитки и т.д.

Плиты утеплителя приклеиваются к подготовленной поверхности стен клеящим составом CAPMAЛEП и дюбелями для крепления утеплителя. Для этого используются материалы:

а) плиты пенополистирольные типа ПСБ (с антикеренами) по ГОСТ 155-88 или плиты минераловатные фасадные жесткие на синтетическом связующем;

б) дюбели для крепления утеплителя ТУ РБ 14536193.035;

в) клеящий и защитный состав «САРМАЛЕП» по ТУ РБ 05780349–017 «САРМАЛЕП–Т» при температуре не ниже 5 оС; «САРМАЛЕП–М» – при температуре от –10 оС до +10 оС.

После наклеивания плит (не менее чем через 3 ч) их следует дополнительно крепить к стене дюбелями. Дюбеля следует забивать в гнезда, просверленные электроперфератором по диаметру дюбелей через утеплитель в материале утепляемой стены.

Защитное покрытие выполняется из клеящего состава CAPMAЛЕП, армированное одним или двумя слоями сетки в сочетании по углам с перфорированными стенками. Защитное покрытие начинают устраивать не ранее чем через 24 часа с момента приклеивания плит утеплителя. Для устройства защитного покрытия применяются материалы: состав «САРМАЛЕП» ТУ РБ 14739482.135; защитные алюминиевые профили с перфорированной стенкой толщиной от 0,5 до 1,0 мм; сетка стеклянная марки ССШ-160 ТУРБ 05780349-017;

Отделочное покрытие состоит из: штукатурного состава САРМАЛИТ белого цвета без окраски, либо с последующей окраской микропористой фасадной краской на основе плиолитовой смолы СОФРАМАП; защитно-отделочной композиции СОФРАМАП окрашенной в массе; микропористой фасадной краски на основе плиолитовой смолы СОФРАМАП непосредственно по защитному покрытию из состава клеящего САРМАЛЕП.

Устройство отделочного слоя начинается после полного высыхания защитного слоя. Для устройства применяются материалы:

а) штукатурный состав САРМАЛИТ ТУ РБ 14739482.134;

б) защитно-отделочная композиция СОФРАМАП по ТУ РБ 37337645.002;

в) микропористая фасадная краска на основе плиолитовой смолы СОФРАМАП по ТУ РБ 37337645.001.

Общая толщина отделочного слоя не должна превышать 6 мм.

1 – блоки ячеистые или легкобетонные r = 400кг/м3, уложенные на растворе сухих смесей толщиной не более 2 мм; 2 – защитный слой из сложных растворов (цемент–известь–песок) толщиной 20–25 мм и специальных фасадных красок; 3 – штукатурка известково-песчаным раствором



Рисунок 86 – Конструкция стены из ячеистых или легкобетонных блоков
