ЛЕКЦИЯ 13. ОБСУЖДЕНИЕ ОПТИЧЕСКИХ ХАРАКТЕРИСТИК ИНТЕРФЕЙСОВ
Проведем обсуждение характеристик оптических интерфейсов SDH на примере интерфейсов типа L.Эти характеристики приведеныв таблице.
Таблица - Характеристики оптических интерфейсов STM-1 типаL
| Характеристики | Единица | Значение | |||
| Цифровой сигнал, скорость передачи, линейное кодирование | кбит/с | STM-1, 155 520, скремблированный NRZ | |||
| Прикладной код | L-1.1 | L-1.2 | L-1.3 | ||
| Рабочий диапазон волн | нм | 1263-1360 | 1480-1580 | 1534-1566 1523-1577 | 1480-1580 |
| Передатчик в опорной точке S Тип источника Спектральные характеристики: – максим. СКЗ ширины (Δλ) – максимальная ширина на уровне −20 дБ – минимальный коэффициент подавления боковой моды Средняя вводимая мощность: – максимальная – минимальная Мин. коэффициент гашения (ЕХ) | нм нм дБ дБм дБм дБ | FP DFB 3 - - 1 - 30 -5 | DFB - -5 | FP DFB 3/2,5 - - 1 - 30 -5 | |
| Оптический тракт между S и R Диапазон ослабления Максим. дисперсия Мин. оптические возвратные потери на кабельном участке в S, включая любые соединители Макс. дискретная отражательная способность между S и R | дБ пс/нм дБ дБ | 10-28 246 Н/О Н/О Н/О | 10-28 Н/О -25 | 10-28 246/296 Н/О Н/О Н/О | |
| Приемник в опорной точке R Минимальная чувствительность Минимальная перегрузка Максимальный штраф оптического тракта Максимальная отражательная способность, измеренная в R | дБм дБм дБ дБ | -34 -10 Н/О | -34 -10 -25 | -34 -10 Н/О |
Сокращения: СКЗ, среднее квадратичное значение; Н/О, не определено; NRZ, non return to zero – без возвращения к нулю; FP, Fabry-Perot – Фабри-Перо (конструкция полупроводникового лазера); LED, light-emitting diode – светодиод; DFB, distributed feedback – распределённая обратная связь.
Объясним и обсудим все характеристики, приведенные в таблице.
Прикладной код (его смысл): L-1.1 – длинная линия; 1 – уровень иерархии; 1 – источник излучения на 1310 нм, волокно G.652;
L-1.2 – длинная линия; 1 – уровень иерархии; 2 – источник излучения на 1550 нм, волокно G.652 (малая дальность), либо G.654 и G.655 для большой протяженности;
L-1.3 – длинная линия; 1 – уровень иерархии; 3 – источник излучения на 1550 нм, волокно G.653 и G.655 для большой протяженности.
Интерфейсы систем волоконно-оптической линий могут быть представлены так, как показано на рисунке 1. Это соответствует Рекомендации G.957. Точка S на рисунке 1 является опорной точкой на оптическом волокне. Она расположена сразу после оптического соединителя передатчика (CTX), а точка R является опорной точкой на оптическом волокне. Расположена непосредственно до оптического соединителя приемника (CRX). Дополнительные соединители на распределительном щите (если он используется) рассматриваются как часть волоконной линии и должны быть расположены между точками S и R. В Рекомендации G.957 оптические параметры для передатчика задаются в точке S, для приемника – в точке R и для оптического тракта – между точками S и R.

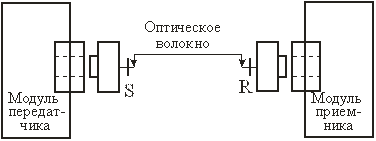

Рисунок 1 – Представление интерфейса системы оптических линий
Все заданные значения параметров являются значениями для худшего случая. Предполагается, что они соблюдаются во всем диапазоне стандартных условий эксплуатации (например, диапазоны температуры и влажности) и что они учитывают эффекты старения. Эти условия и эффекты являются предметом дальнейшего исследования. Параметры задаются по отношению к цели проектирования оптического участка с коэффициентом ошибок по битам (КОБ) не хуже 1×10–10 для предельного случая ослабления в оптическом тракте и условий дисперсии для каждого приложения из таблицы 1.
Для систем с улучшенными характеристиками (например, с КОБ=10–12 или менее, Рек. МСЭ-Т G.826) может потребоваться либо улучшенная чувствительность, либо меньший диапазон ослабления для приложений из таблицы 1.
Используемым в оптической линии кодированием для всех системных интерфейсов является двоичное кодирование без возврата к нулю (NRZ) со скремблированием в соответствии с Рек. МСЭ-Т G.707/Y.1322.
