Постепенное сужение трубопровода

Коэффициент сопротивления для сходящихся переходных конусов (конфузоров) зависит от угла конусности и соотношения диаметров. Для коротких конусов он может быть найден по формуле

(3.36)

где — коэффициент смягчения при постепенном сужении, зависящий от угла конусности ; значения приведены в таблице 3.3 (по данным А.Д. Альтшуля и В.И. Калицуна).

Резкий поворот трубы круглого поперечного сечения на угол

Коэффициент сопротивления можно найти по формуле:

(3.37)

где — значение коэффициента сопротивления для угла 90°; для ориентировочных расчетов следует принимать .

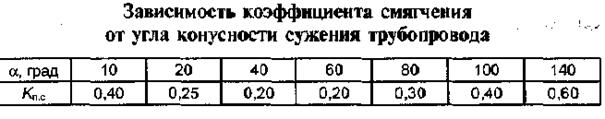

Таблица 3.3
