Рисование тел вращения

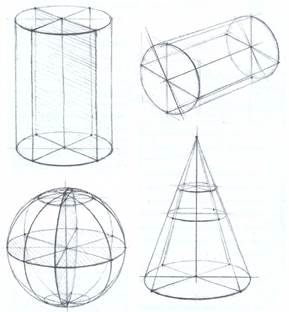

Тела вращения характеризуются осью, радиусами оснований и конструктивными точками образующей поверхности тел. Чтобы лучше разобраться в принципах конструктивного построения формы цилиндра и конуса, следует обратить внимание на рис.6, где они изображены в виде прозрачных проволочных моделей. На рисунках ясно выражены конструктивная основа и объемно-пространственная характеристика формы предметов. Задача состоит в том, чтобы научиться грамотно и правильно изображать их на плоскости. Для этого необходимо усвоить основные принципы и способы конструктивного построения таких изображений.

Рис.7 Рис.6

Для примера рассмотрим рисунок колец, расположенных в разном перспективном ракурсе (см. рис.7). В зависимости от положения колец в ракурсе, их форма постепенно изменяется. Чем выше линия горизонта, тем больше расширяется кольцо (круг, окружность) и, наоборот, по мере приближения к линии горизонта кольцо сужается, превращаясь постепенно в форму в виде прямой линии, когда линия горизонта (уровень глаза) окажется на одном уровне с кольцом.

При низком расположении линии горизонта изменение форм колец происходит точно таким же образом, как и в первом случае. Особого внимания заслуживает положение кольца на уровне глаз наблюдателя, когда оно представляет собой прямую линию. В этом случае не только кольцо, но и любая горизонтальная плоскость будет видна как прямая линия, причем не только при горизонтальном, но и вертикальном, и наклонном их положении.

Прежде чем перейти к построению тел вращения необходимо обратить внимание на одно обстоятельство. В изображении тел вращения одним из наиболее сложных элементов является рисование окружностей их оснований в перспективе. Для наглядности приведен рис.8, где показаны типичные ошибки, допускаемые студентами при рисовании оснований цилиндров. Так, основание первого представляет собой фигуру из двух дуг, образующих при пересечении острые углы по краям, из-за чего отсутствует впечатление круга в ракурсе.

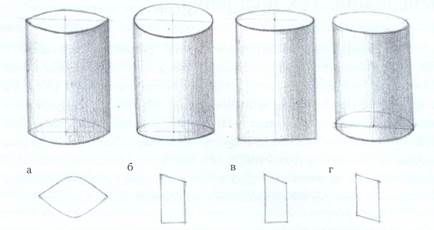

Рис.8. Типичные ошибки, допускаемые при рисовании цилиндра:

а - вид сверху; б,в,г, - вид слева

Рассмотрев и изучив окружности и их изменения в перспективном ракурсе, можно перейти к способам и приемам изображения окружностей на плоскости.

Окружность - это замкнутая геометрическая линия, все точки которой отстоят от центра на равном расстоянии.

Эллипс - это замкнутая кривая линия, которая строится на двух взаимно перпендикулярных осях: большой - горизонтальной и малой - вертикальной, делящих друг друга пополам в точке пересечения. В рисунке под эллипсом следует понимать перспективное изображение окружности, где нет углов, а есть плавный переход от ближней части к дальней.

Рис.9

Для правильного перспективного построения эллипса необходимо рассмотреть способы и приемы изображения квадрата с окружностью на плоскости, используя для этого перспективно лежащий квадрат и его диагонали, на которых отмечаются дополнительные точки (рис.9). Построение эллипса есть начальный этап работы над построением цилиндра и других тел вращения в вертикальном положении на горизонтальной плоскости. В качестве примера перспективного построения окружности возьмем предмет, форма которого есть окружность, - спортивный обруч.

Перспективное построение окружностей подводит студентов к правильному изображению предметов, относящихся к телам вращения. Так, например, упражнения по рисованию цилиндра помогут в дальнейшем при изображении сложных по форме предметов, в которых окружность является важным составным элементом. Соблюдая методический принцип последовательности выполнения учебных задач, следует перейти от построения окружностей к построению изображения цилиндра и конуса.
