Запорное устройство вентилей

Золотник (запор) в вентилях опирается на седло. В качестве последнего может быть использован элемент корпуса или отдельная деталь, которая крепится к корпусу. Различные варианты данных конструкций представлены на рис. 6, 7.

Рис. 6. Варианты крепления втулки (седла) в корпусе вентиля:

а – седло является элементом конструкции корпуса; б,в – седло-втулка различной конструкции запрессована в корпус; г,д – седло-втулка соединены с корпусом с помощью обжатия; е – седло соединено с корпусом с помощью резьбы

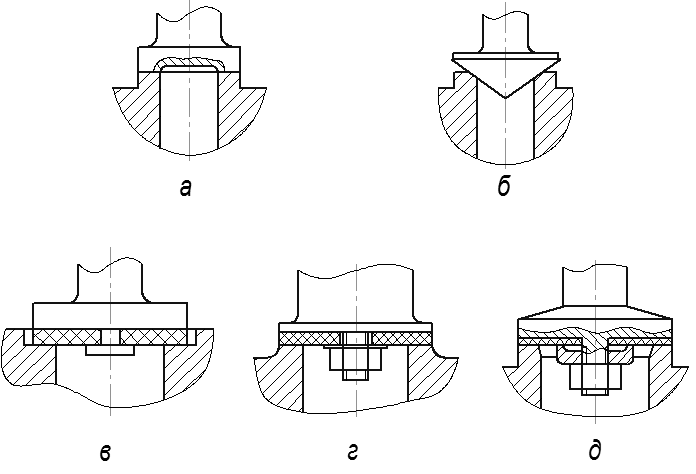

Рис. 7. Варианты запорных устройств вентилей:

а,б – опорная поверхность золотника имеет чистую поверхность и плотно перекрывает отверстие в корпусе; в,г,д – золотник для большей герметичности уплотняется неметаллической прокладкой, прокладка на золотнике крепится различными способами
