Видна Асуанскую плотину

Общий вид Асуанскогогидротехнического комплекса

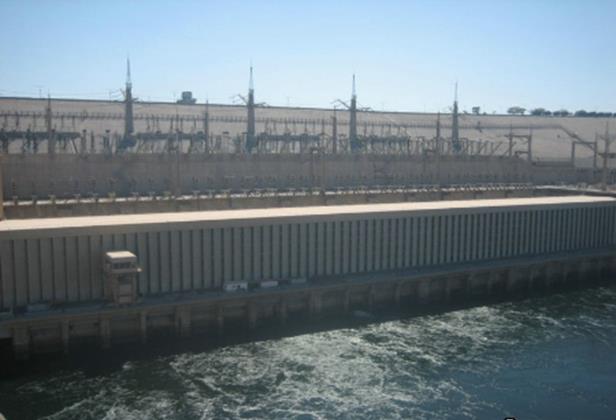

Асуанская нижняя плотина

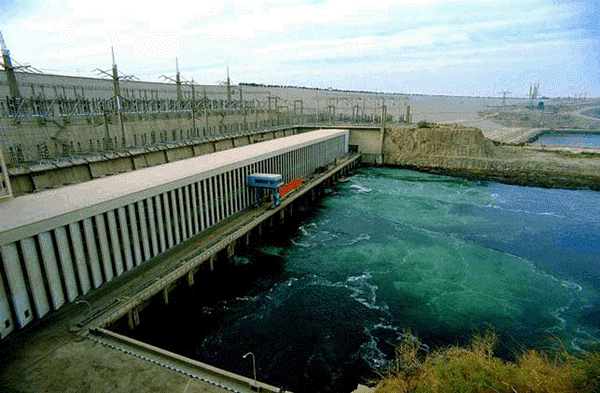

Асуанская верхняя плотина




















Озеро Насера – фотографии из космоса



Надписи внутри обелиска на русском и арабском:

За долгие годы совместного труда выковалась и закалилась арабо-советская дружба, не уступающая по своей прочности самой Асуанской плотине. Гамаль Абдель Насер.


«Три ущелья» (Китай)



Плотина «Три ущелья» на реке Янцзы является самой большой в мире. Она возвышается на 300 метров над уровнем воды в реке.

Строительство ГЭС началось в 1992 году, окончание строительства запланировано на 2010 год.

Состав сооружений ГЭС:

· гравитационная бетонная плотина длиной 2309 м и высотой 185 м;

· левобережное приплотинное здание ГЭС с 14 гидроагрегатами;

· правобережное приплотинное здание ГЭС с 12 гидроагрегатами;

· правобережное подземное здание ГЭС с 6 гидроагрегатами;

· двухниточный пятиступенчатый судоходный шлюз;

· судоподъемник.



Проектная мощность ГЭС – 22,4 ГВт, среднегодовая выработка – около 100 млрд. кВт·ч. В трех зданиях ГЭС должны быть размещены 32 радиально-осевых гидроагрегата мощностью по 700 МВт, работающих при максимальном напоре 113 м. Напорные сооружения ГЭС образуют крупное водохранилище, при создании которого затапливается 27 820 га обрабатываемых земель, переселяется около 1,2 млн. человек.

С лица земли исчезнут целые города и тысячи археологических и культурных памятников.

Общая стоимость строительства ГЭС составляет порядка 24 млрд. долларов США.



а







б

Схема гидроузла «Три ущелья»:

а – схематический план гидротехнических сооружений;

б – продольный разрез по шлюзу;

1 – здание гидроэлектростанции; 2 – водосливная плотина; 3 – парный пятикамерный шлюз; 4 – вертикальный судоподъемник для скоростных судов




Макет гидроузла «Три ущелья»





Макет плотины гидроузла «Три ущелья»

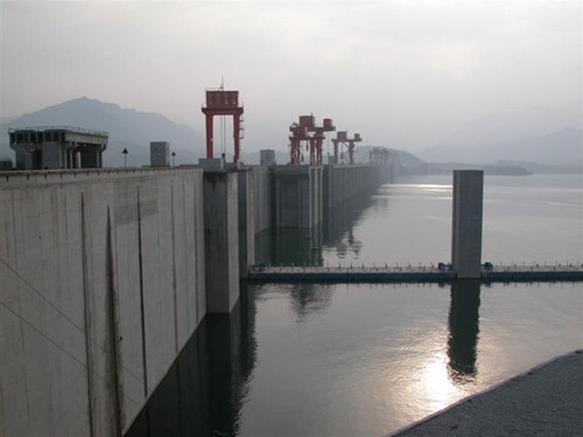

Плотина гидроузла «Три ущелья»
