Определение температуры размягчения по кольцу и шару
3.1 Температуру размягчения битума определяют по методике ГОСТ 11506 на приборе «Кольцо и Шар» (КиШ), измерением температуры при которой шарик собственным весом продавит слой битума, залитого в кольцо, и коснется нижней пластинки прибора.
Температура размягчения характеризует верхний температурный предел применения битума (термостойкость).
3.2 Аппаратура и реактивы
− прибор КиШ (рисунок 2), представляющий собой штатив, поддерживающий две металлические пластинки, расстояние между которыми 25,0-25,4 мм (верхняя пластинка имеет три отверстия: два для помещения колец и третье - для термометра);
− кольца латунные (внутренним диаметром 15,9 мм и высотой 6,4 мм);
− шарики стальные ( диаметром 9,5 мм и массой 3,5 г каждый);
− стакан из термостойкого стекла;
− пластинка полированная металлическая или стеклянная;
− термометр ртутный;
− сито с металлической сеткой № 07;
− нож для срезания битума;
− горелка газовая или плитка электрическая;
− смазка – смесь талька с глицерином (1:3 по массе);
− секундомер;
− палочка стеклянная или металлическая для перемешивания битума;
− вода дистиллированная.

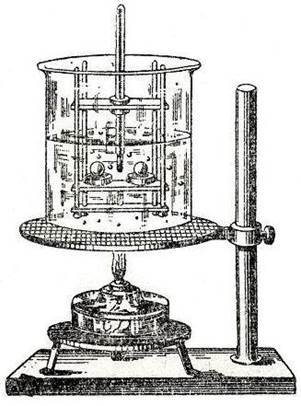

а) – положение шарика в начале испытания; б) – то же, после испытания Рисунок 2 – Прибор «Кольцо и Шар» |
3.3 Подготовка к испытанию.
Перед испытанием образец битума, осторожно нагревают до подвижного состояния, процеживают через сито и затем тщательно перемешивают до полного удаления пузырьков воздуха. Температура нагрева битума должна быть не ниже 120°С и не выше 180 °С.
Битум наливают с некоторым избытком в два кольца, помещенные на пластинку, покрытую смесью талька с глицерином.
После охлаждения колец с битумом на воздухе в течение 30 мин при (25±10) °С избыток битума срезают нагретым ножом вровень с краями колец.
3.4 Проведение испытания.
Кольца с битумом помещают в отверстия верхней пластинки прибора КиШ. В среднее отверстие верхней пластинки вставляют термометр так, чтобы нижняя точка ртутного резервуара была на одном уровне с нижней поверхностью битума в кольцах. Прибор помещают в стеклянный стакан, заполненный дистиллированной или свежевскипяченной водой, температура которой (5±1)°С, уровень воды над поверхностью колец не менее 50 мм.
По истечении 15 мин прибор вынимают из стакана, на каждое кольцо в центре поверхности битума помещают стальной шарик, также охлажденный в до (5±1) °С, после чего опускают прибор обратно в стакан.
Стакан устанавливают на нагревательный прибор. Температура воды в бане после первых 3 мин подогрева должна подниматься со скоростью (5±0,5) °С в минуту.
Для каждого кольца и шарика отмечают температуру, при которой выдавливаемый шариком битум коснется нижней пластинки. Схема испытаний показа на рисунке 2, результаты испытаний заносят в таблицу 4.
За окончательный результат принимают среднее арифметическое значение двух параллельных определений, округленное до целого числа.
Таблица 4 – Результаты определения температуры размягчения
Температура битума в начале опыта, °С | Скорость нагрева воды, °С/мин | Температура размягчения | ||
по кольцу №1 | по кольцу №2 | среднее значение | ||
